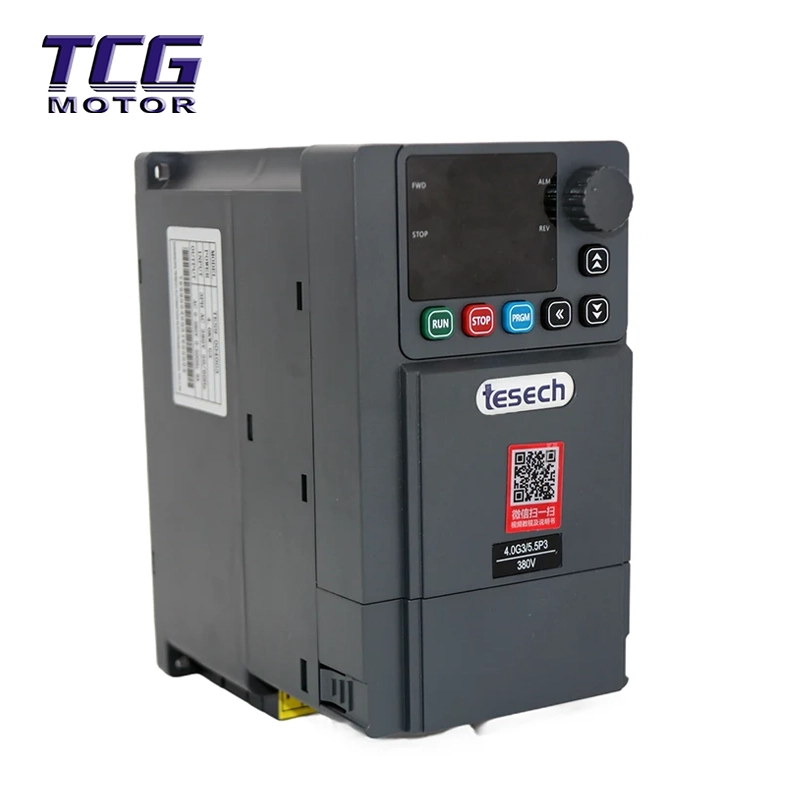

Pemacu Frekuensi Boleh Ubah Siri 900G

Berbanding dengan penukar frekuensi yang lebih kecil atau satu fungsi, Pemacu Frekuensi Boleh Ubah Siri 900G cemerlang dalam kebolehsuaian persekitaran industri dan prestasi kawalan:

Liputan Julat Kuasa Penuh untuk Senario Tugas Berat: Menawarkan pelbagai faktor bentuk dari A00 hingga A12, meliputi output kuasa dari 0.75KW hingga 630KW. Direka khusus untuk peralatan perindustrian yang memerlukan output kuasa yang kuat, ia menyelesaikan masalah arus permulaan yang tinggi dan kawalan sukar bagi motor berkuasa tinggi.

Kawalan Vektor untuk Tork Tinggi pada Kelajuan Rendah: Menyokong SVC dengan nisbah kelajuan sehingga 1:100, memberikan 150% tork terkadar walaupun pada 0.5Hz, memastikan tugas berat yang lancar dan bebas kejutan bermula.

Kawalan Berbilang Pam untuk Integrasi Sistem: Logik bekalan air termaju terbina dalam menyokong mod kawalan berbilang pam 1 hingga 5, memacu terus sistem bekalan air tekanan malar yang kompleks tanpa memerlukan pengawal PLC tambahan.

Kawalan Berbilang Pam untuk Integrasi Sistem: Logik bekalan air termaju terbina dalam menyokong mod kawalan berbilang pam 1 hingga 5, memacu terus sistem bekalan air tekanan malar yang kompleks tanpa memerlukan pengawal PLC tambahan.

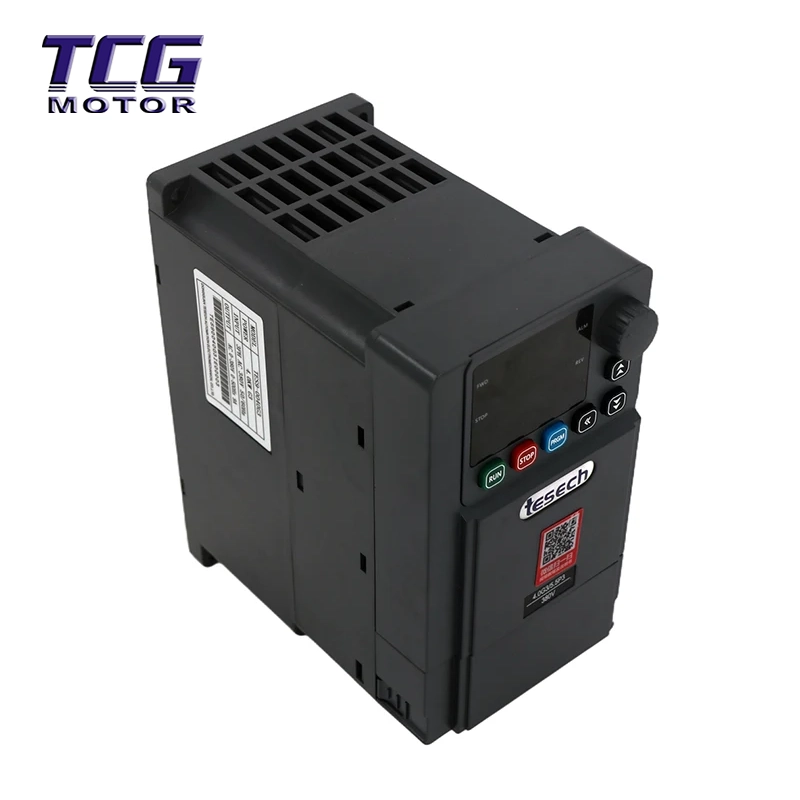

Perlindungan gred industri dan pelesapan haba: Pemacu Frekuensi Boleh Ubah Siri 900G menggunakan reka bentuk saluran udara bebas dan penarafan perlindungan IP20, dengan berkesan menentang pencerobohan habuk dalam persekitaran industri. Digabungkan dengan kipas terkawal suhu pintar, ia memastikan operasi yang stabil dalam tempoh yang lama.

Komunikasi port penuh dan rangkaian pintar: Konfigurasi standard termasuk protokol komunikasi Modbus-RTU dan menyokong antara muka RS485, membolehkan penyepaduan mudah dengan sistem pemantauan komputer hos untuk pertukaran data masa nyata dalam automasi kilang.

Parameter Teknikal Produk

Industri Aplikasi dan Senario

Pemacu Frekuensi Boleh Ubah Siri 900G, dengan ketumpatan kuasa tinggi dan logik aplikasi yang luas, digunakan secara meluas dalam bidang berikut:

Kuasa dan Perbandaran: Stesen pam bekalan air tekanan berterusan berkuasa tinggi, sistem rawatan kumbahan, kipas draf teraruh.

Pembuatan Jentera: Pemacu gelendong alat mesin CNC, mesin pengacuan suntikan, penyemperit, jentera pembungkusan.

HVAC: Pam air edaran penghawa dingin pusat, kipas menara penyejuk, sistem HVAC.

Tenaga dan Perlombongan: Pemacu bantu angkat lombong, penghantar tali pinggang, pemampat.

Pemasangan dan Arahan Penggunaan

1. Pemasangan Mekanikal

Pemasangan Menegak: Mesti dipasang secara menegak pada permukaan logam yang rata, memastikan aliran udara tidak terhalang untuk pelesapan haba.

Ruang Pelesapan Haba: Ruang yang mencukupi mesti disediakan secara menegak di atas dan di bawah (A≥10mm, B≥200mm untuk 0.75-22KW). Menyekat saluran masuk udara adalah dilarang sama sekali.

Keperluan Persekitaran: Suhu ambien mestilah antara -10°C dan +40°C (penurunan diperlukan melebihi 40°C). Penurunan nilai diperlukan untuk ketinggian melebihi 1000 meter.

2. Sambungan Elektrik

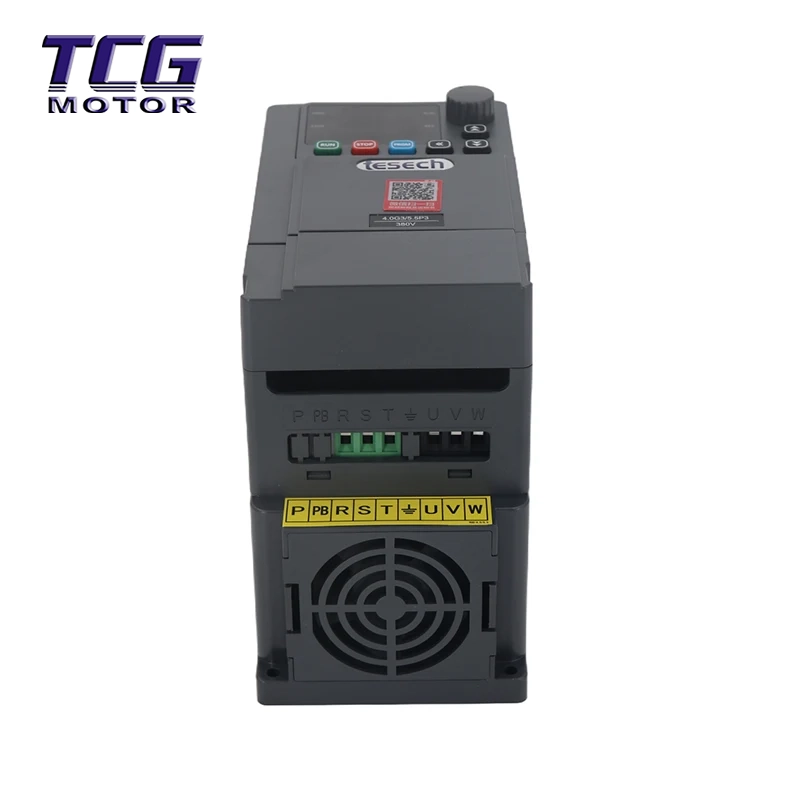

Litar Utama: R/S/T bersambung ke bekalan kuasa tiga fasa, U/V/W bersambung ke motor. Membalikkan sambungan adalah dilarang sama sekali!

Unit Brek: 0.75KW~5.5KW mempunyai unit brek terbina dalam dan memerlukan perintang brek luaran (disambungkan ke terminal +/PB); 7.5KW dan ke atas memerlukan unit brek luaran.

Pembumian: Terminal PE mesti dibumikan dengan pasti, dan rintangan pembumian mesti mematuhi peraturan tempatan.

3. Prosedur Penyahpepijatan Pantas

1). Set Semula Parameter: Tetapkan F0-24 = 1 untuk memulihkan tetapan kilang.

2). Parameter Motor: Tetapkan F8-00 (Kuasa) kepada F8-04 (Kelajuan) mengikut papan nama.

3). Pengenalpastian Parameter: Tetapkan F8-07 untuk melaksanakan pengenalan statik atau dinamik (diperlukan untuk kawalan vektor untuk mendapatkan tork optimum).

4). Kawalan Operasi: Tetapkan F0-00 untuk memilih saluran operasi (0: Panel, 1: Terminal, 2: Komunikasi).

5). Titik Tetapan Kekerapan: Tetapkan F0-01 untuk memilih sumber frekuensi.

Soalan Lazim

S1: Apakah perbezaan antara Pemacu Frekuensi Pembolehubah Siri 900G dan model mini sebelumnya (900M)?

J: TES 900G ialah penyongsang tujuan umum dengan julat kuasa yang lebih luas (sehingga 630KW), port I/O yang lebih kaya (5 saluran DI, 2 saluran AI) dan prestasi kawalan vektor yang berkuasa, menjadikannya sesuai untuk senario kawalan industri yang kompleks. Model mini 900M, sebaliknya, biasanya direka untuk aplikasi berkuasa rendah (<2.2KW) ringkas dan mempunyai port yang lebih sedikit.

S2: Adakah Pemacu Frekuensi Boleh Ubah Siri 900G menyokong kawalan bekalan air berbilang pam?

A: Ya. Siri 900G mempunyai logik PID komprehensif terbina dalam. Dengan menetapkan parameter F0-26 dan F5, ia boleh mencapai kawalan berbilang pam 1 hingga 5, termasuk pelbagai mod seperti "satu sedang digunakan, satu siap sedia," "kawalan tuan-hamba" dan "kawalan segerak," membenarkan sistem bekalan air yang kompleks dibina tanpa pengawal luaran.

S3: Apakah kawalan SVC? Mengapa pengenalpastian parameter diperlukan?

A: SVC (Kawalan Vektor Tanpa Sensor Kelajuan) membolehkan penyongsang mengawal tork motor dengan tepat walaupun tanpa pengekod. Pengenalpastian parameter motor (F8-07) membolehkan penyongsang untuk "mempelajari" parameter dalaman motor (seperti rintangan dan kearuhan), dengan itu mencapai output frekuensi rendah, tork tinggi (0.5Hz/150%). Tanpa pengenalan, penyongsang hanya akan beroperasi dalam mod V/F biasa, mengurangkan kapasiti beban beratnya.

S4: Apakah yang perlu saya lakukan jika panel memaparkan "Err14" yang menunjukkan modul terlalu panas?

A: "Err14" menunjukkan suhu modul penyongsang terlalu tinggi. Sila semak: 1. Adakah beban terlalu berat atau sudah lama dikunci? 2. Adakah kipas penyejuk rosak atau saluran udara tersumbat oleh habuk? 3. Adakah suhu ambien melebihi 40°C (memerlukan pengudaraan berkurangan atau dipertingkatkan)? 4. Adakah kekerapan pembawa F0-13 ditetapkan terlalu tinggi (frekuensi pembawa boleh dikurangkan dengan sewajarnya untuk mengurangkan penjanaan haba)?

S5: Bagaimana untuk memanjangkan jangka hayat penyongsang dalam persekitaran yang keras?

J: Adalah disyorkan untuk membersihkan habuk dari kipas penyejuk dan saluran udara dengan kerap (setiap 6-12 bulan); dalam persekitaran habuk tinggi (tahap pencemaran > 2), penukar frekuensi harus dipasang dalam kabinet pelindung dengan penarafan IP54 atau lebih tinggi; jika disimpan untuk tempoh yang lama (lebih daripada 1 tahun), rawatan penuaan pra-cas hendaklah dilakukan mengikut manual arahan sebelum digunakan.
