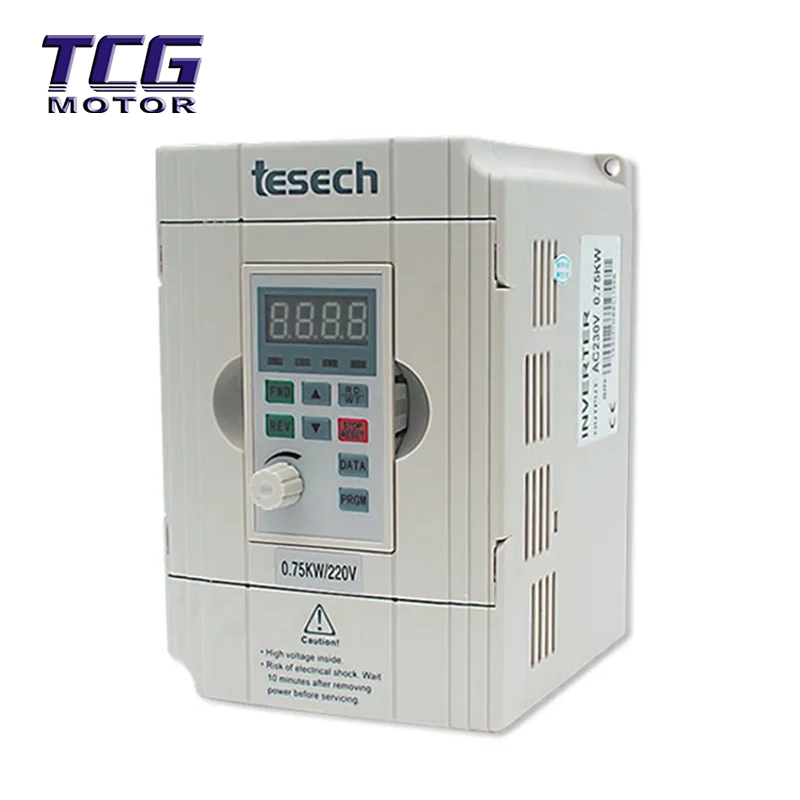

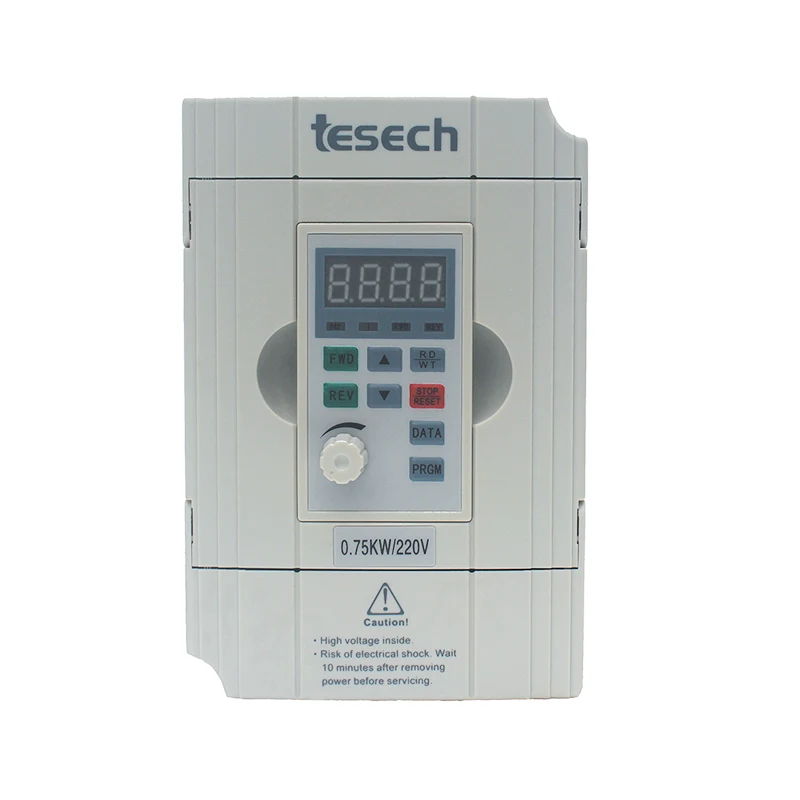

0.75kW Pemacu Frekuensi Boleh Ubah Tujuan Am

Pemacu Frekuensi Pembolehubah Tujuan Am 0.75kW mempamerkan kelebihan berbeza gred industri yang ketara:

Teras Vektor, Tork Tinggi pada Frekuensi Rendah: Ia secara eksklusif menggunakan algoritma kawalan vektor SVC, menyokong pengenalpastian diri parameter motor (penalaan pegun/penuh) walaupun pada kuasa 0.75KW. Berbanding dengan penyongsang V/F biasa, ia menawarkan tork yang lebih stabil pada kelajuan rendah, mengelakkan isu seperti "tidak dapat bergerak" atau "turun naik kelajuan."

Platform Bersatu Merentasi Semua Julat Kuasa: Ia mempunyai logik kawalan industri yang sama seperti penyongsang berkuasa sederhana dan tinggi. Ia menyokong kawalan proses PID, pengaturcaraan berbilang kelajuan (16 kelajuan), dan fungsi PLC asas, membolehkan proses automatik yang kompleks walaupun pada 0.75KW, bukan hanya peraturan kelajuan permulaan henti yang mudah.

Reka Bentuk Perlindungan Gred Perindustrian: Menggunakan struktur cangkerang besi yang dipasang di dinding (Jenis A/Jenis M), ia menawarkan pelesapan haba yang unggul berbanding penyongsang mini dengan cengkerang plastik, menahan habuk dan gangguan elektromagnet dengan berkesan dalam persekitaran industri, memastikan operasi berterusan 24/7 yang boleh dipercayai.

Komunikasi port penuh, kebolehskalaan masa hadapan: Antara muka komunikasi RS-485 standard (menyokong protokol Modbus-RTU), malah peranti kendiri 0.75KW boleh disambungkan dengan mudah ke sistem pemantauan komputer hos, dan antara muka dikhaskan untuk aplikasi Internet of Things (IIoT) industri.

Parameter Teknikal Produk

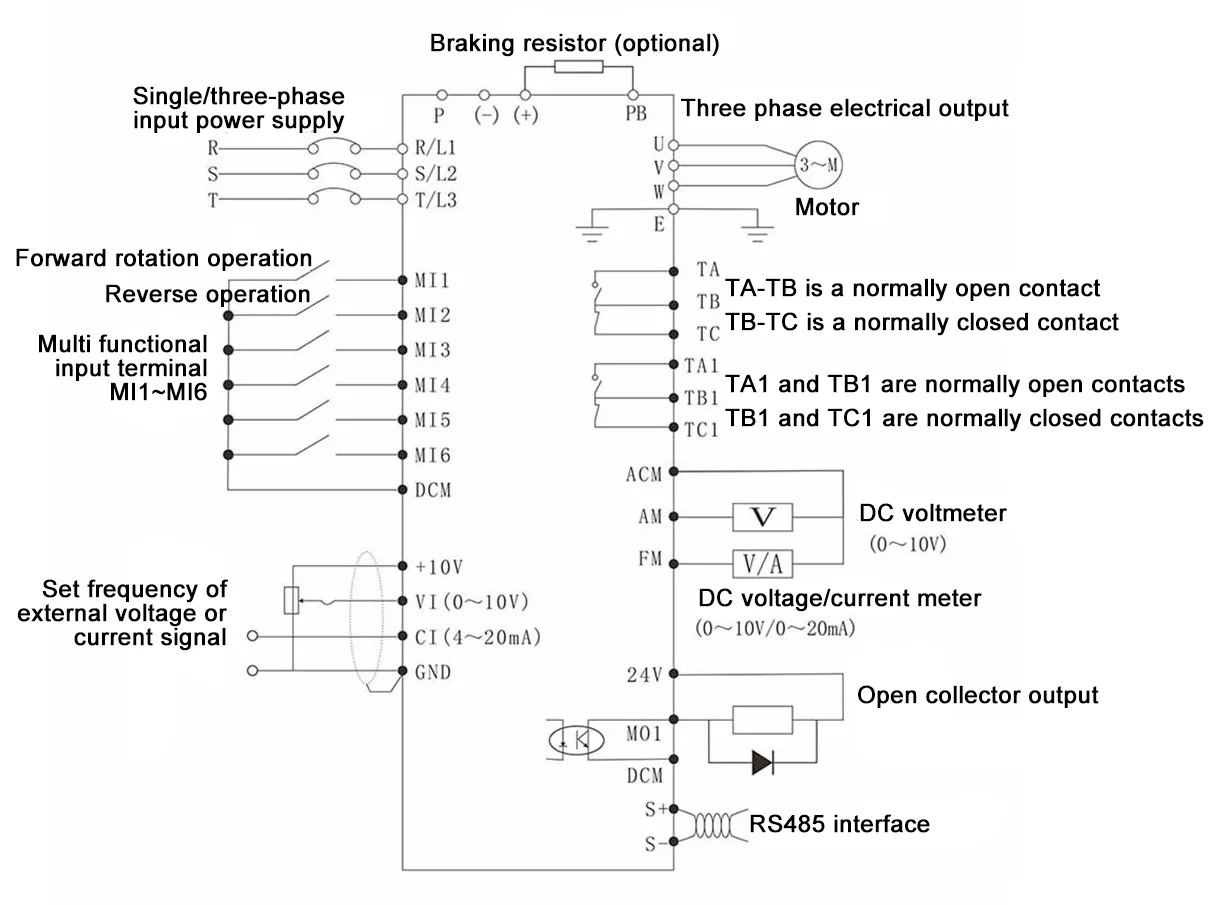

Gambarajah pendawaian asas

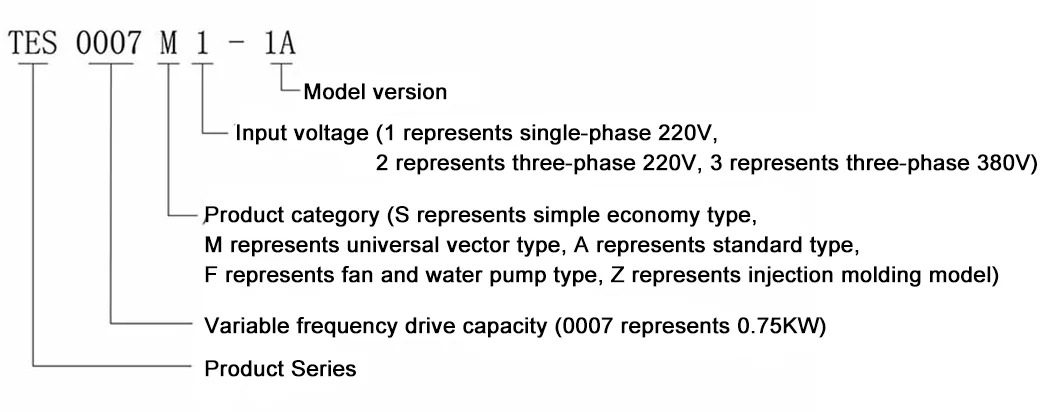

Penerangan Model Produk

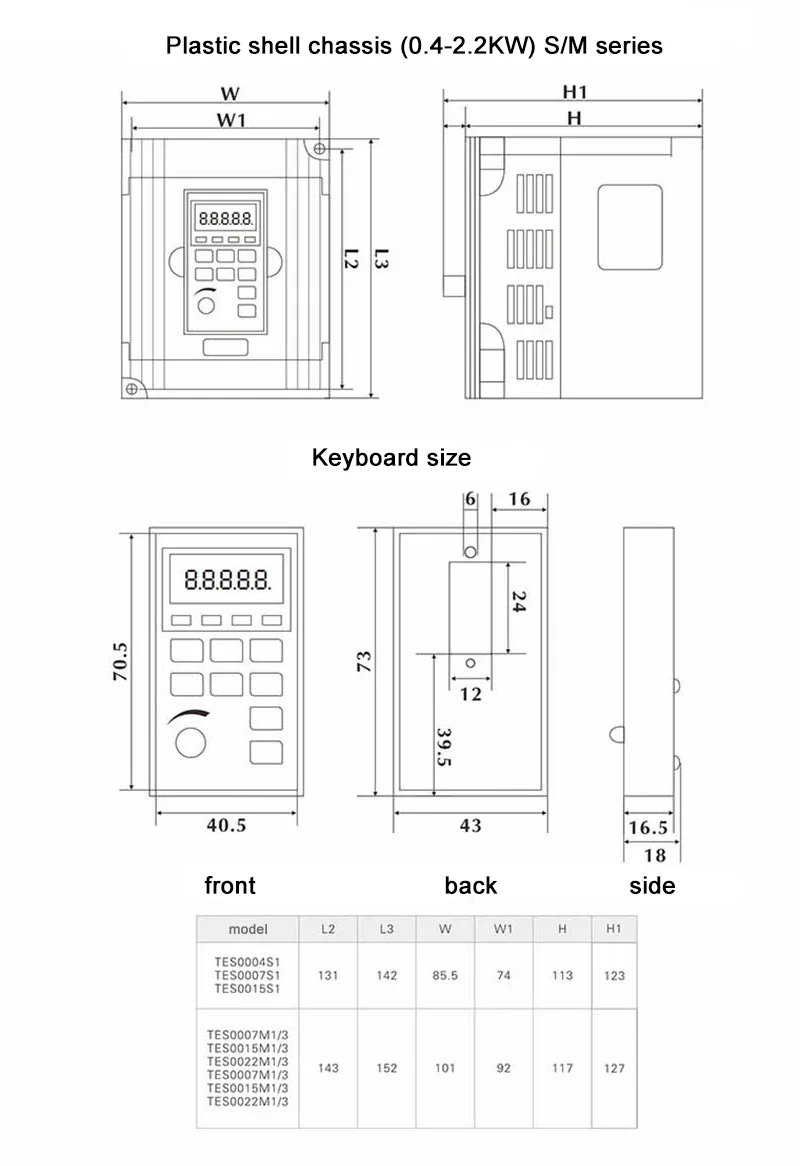

Lukisan Rangka Produk

Industri Aplikasi dan Senario

Pemacu Frekuensi Pembolehubah Tujuan Am 0.75kW, dengan tork yang tinggi dan kebolehpercayaan yang tinggi, digunakan secara meluas dalam bidang berikut:

Jentera Ketepatan: Mesin ukiran CNC, mesin pengisar kecil, jentera pembungkusan, pengadun.

Peralatan Automasi: Sistem tali pinggang penghantar, sistem kawalan pintu automatik, mesin percetakan.

HVAC dan Bekalan Air: Kipas penghawa dingin pusat kecil, kawalan pam tambahan untuk sistem bekalan air tekanan berterusan.

Pencetakan dan Pencelupan Tekstil: Mesin lukisan kecil, peralatan penggulungan (berkat keupayaan kawalan torknya yang sangat baik).

Pemasangan dan Arahan Penggunaan

1. Pemasangan Mekanikal

Keperluan Alam Sekitar: Suhu ambien mesti dikawal antara -10°C dan +50°C, dan kelembapan di bawah 90%RH (tiada pemeluwapan).

Tempahan Ruang: Untuk pemasangan yang dipasang di dinding, sekurang-kurangnya 100mm ruang pengudaraan mesti ditempah di atas dan di bawah mesin. Jangan sekat saluran masuk udara.

2. Sambungan Elektrik

Litar Utama: Sambungkan input kuasa ke terminal kuasa (R/S/T), dan sambungkan motor ke terminal motor (U/V/W). Sambungan terbalik adalah dilarang sama sekali!

Konfigurasi Brek: Model 0.75KW biasanya mempunyai unit brek terbina dalam. Untuk brek pantas, sila sambungkan perintang brek luaran (disambungkan ke terminal P/+ dan PB).

3. Prosedur Penyahpepijatan Pantas

1). Set Semula Parameter: Tetapkan F0-27 = 3 untuk memulihkan tetapan kilang.

2). Menetapkan Parameter Motor: Tetapkan F2-01 (Kuasa) kepada F2-05 (Kelajuan) mengikut papan nama motor.

3). Pilih Mod Kawalan: Tetapkan F0-01 = 0 untuk memilih Kawalan Vektor (SVC), atau F0-01 = 2 untuk memilih Kawalan V/F.

4). Pengenalpastian Parameter (Disyorkan): Set F2-11 = 2 (Talaan Penuh) atau 1 (Talaan Statik), dan tekan butang Jalankan untuk membenarkan penyongsang mempelajari parameter motor secara automatik.

5). Ujian Operasi: Kawal mula/berhenti melalui butang RUN pada panel atau terminal luaran, dan laraskan potensiometer atau butang untuk menetapkan frekuensi.

Soalan Lazim

S1: Bolehkah Frekuensi Pembolehubah Tujuan Am 0.75kW Memandu beban yang berat bermula?

A: Sudah tentu. Pemacu Frekuensi Pembolehubah Tujuan Am 0.75kW menyokong kawalan vektor (SVC), dengan tork permulaan sehingga 150%. Untuk peralatan tugas berat seperti pengadun atau penghancur dengan output kuasa 0.75KW, adalah disyorkan untuk menetapkan parameter papan nama motor dalam kumpulan F2 dan melakukan pengenalpastian parameter motor dalam F2-11 untuk mendapatkan prestasi tork kelajuan rendah yang optimum.

S2: Adakah penyongsang ini mempunyai perintang brek terbina dalam?

J: Mengikut spesifikasi teknikal dalam manual, model 37KW dan ke bawah (termasuk 0.75KW) mempunyai unit brek terbina dalam. Pengguna hanya perlu membeli perintang brek luaran dan menyambungkannya ke terminal P(+) dan PB; tiada unit brek tambahan diperlukan, menjimatkan kos pemasangan.

S3: Bagaimana untuk mengawal putaran ke hadapan dan belakang motor?

Anda boleh mengawalnya dalam beberapa cara:

Kawalan panel: Tekan terus butang FWD (ke hadapan) atau REV (terbalik) pada panel pengendalian.

Kawalan terminal: Sambungkan ke terminal MIn melalui suis luaran (F5-00 dan F5-01 mesti ditetapkan kepada fungsi ke hadapan/terbalik).

Pensuisan parameter: Tetapan F0-09 terus menukar arahan arah larian tanpa perlu menukar pendawaian motor.

S4: Adakah penukar frekuensi menghasilkan banyak haba?

J: Model 0.75KW menghasilkan haba yang agak sedikit, tetapi untuk memastikan jangka hayatnya, ia mesti dipasang secara menegak dengan pengudaraan atas dan bawah yang tidak terhalang. Jika suhu ambien melebihi 40°C, adalah disyorkan untuk mengurangkan unit atau memasang kipas untuk penyejukan paksa.
