Pemacu Frekuensi Boleh Ubah Tugas Berat 11kW

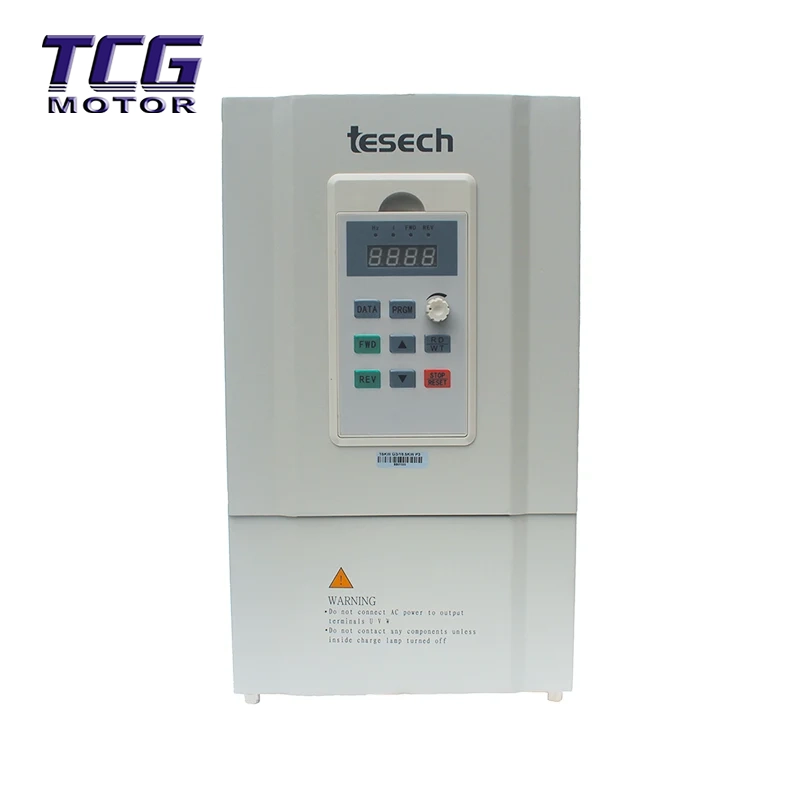

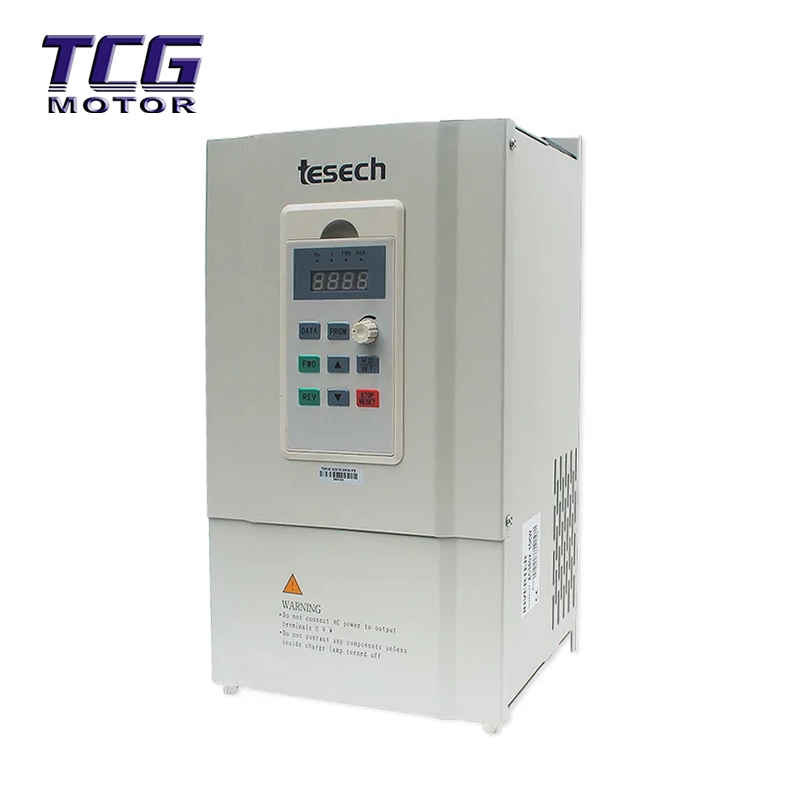

Berbanding dengan model kuasa yang lebih kecil, Pemacu Kekerapan Pembolehubah Tugas Berat 11kW menampilkan reka bentuk sarung besi yang teguh dengan susun atur komponen dalaman yang lebih padat dan rintangan yang lebih kuat terhadap gangguan elektromagnet. Sama ada dalam jentera perlombongan besar, pam air angkat tinggi, atau pemacu barisan pengeluaran yang kompleks, TES-390 11kW membekalkan kuasa teras stabil padat batu.

Sarung Besi Lasak dan Tahan Lama:

Model 11kW menggunakan selongsong besi tertutup sepenuhnya (IP20). Berbanding dengan selongsong plastik model kuasa yang lebih kecil, selongsong besi berkesan melindungi terhadap gangguan elektromagnet (EMC) yang kuat dalam persekitaran industri, menghalang habuk daripada terus memasuki litar dalaman, dan mempunyai saluran pelesapan haba yang lebih optimum, menjadikannya sesuai untuk persekitaran industri yang keras seperti lombong dan faundri.

Kapasiti Arus Lebih Tugas Berat, Permulaan Yang Lancar:

Menangani arus permulaan yang tinggi dan inersia motor 11kW, model ini mempunyai keupayaan arus perjalanan serta-merta 200% dan 160% daripada kapasiti keluaran terkadar, mengendalikan dengan sempurna permulaan tugas berat peralatan seperti penghancur dan pemampat, dan dengan berkesan mencegah kerosakan arus lebih palsu.

Saluran udara bebas, penyejukan paksa:

Kuasa 11KW menjana haba yang ketara. Model ini dilengkapi dengan kipas penyejuk saluran udara bebas volum tinggi, secara langsung meletihkan udara panas ke bahagian luar kabinet. Ini menghalang udara panas daripada beredar dan terkumpul di dalam kabinet, menyelesaikan masalah pemadaman terlalu panas yang kerap bagi peralatan berkuasa tinggi dalam persekitaran musim panas bersuhu tinggi.

Peluasan pelabuhan penuh, kawalan bersepadu:

Konfigurasi standard termasuk antara muka komunikasi industri yang banyak (RS-485 Modbus-RTU) dan berbilang terminal I/O, menyokong kawalan kitaran berbilang pam (1 hingga 5) dan pengaturcaraan PLC mudah. Ia boleh terus memacu sistem bekalan air tekanan berterusan berskala besar atau talian pengeluaran automatik tanpa memerlukan kabinet kawalan kompleks tambahan.

Parameter Teknikal Produk

Industri dan senario aplikasi

Frekuensi Pembolehubah Tugas Berat 11kW Memacu prestasi yang berkuasa dan kebolehpercayaan yang tinggi, digunakan secara meluas dalam bidang perindustrian berat berikut:

Kawalan bendalir berskala besar: Stesen pam bekalan air angkat tinggi, unit penghawa dingin pusat yang besar, sistem pengudaraan rawatan air sisa.

Perlombongan dan bahan binaan: Penghancur, kilang bebola, penghantar tali pinggang, lif.

Pembuatan perindustrian: Pemampat udara besar, sistem hidraulik mesin pengacuan suntikan, peralatan tambahan gelek keluli.

Industri tenaga dan kimia: Tangki pencampur besar, emparan, kipas dan sistem draf teraruh.

Pemasangan dan Arahan Penggunaan

1. Pemasangan Mekanikal (Langkah Kritikal)

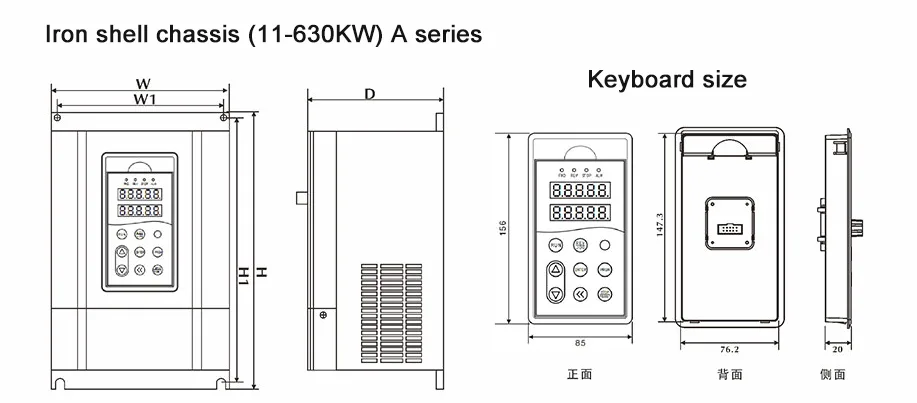

Pemasangan Menegak: Model 11KW adalah besar dan berat, dan mesti dipasang secara menegak pada dinding logam rata. Pemasangan terbalik atau mendatar adalah dilarang sama sekali.

Ruang Pelesapan Haba: 11KW menjana sejumlah besar haba; ruang pengudaraan ≥300mm mesti ditempah di atas dan di bawah (dokumen mengesyorkan 150mm, tetapi lebih banyak ruang disyorkan untuk model kuasa yang lebih tinggi).

Langkah-langkah Pencegahan Habuk: Dalam persekitaran yang mempunyai paras habuk yang tinggi (seperti tekstil dan pemprosesan kayu), penapis habuk mesti dipasang atau kabinet elektrik tertutup berasingan mesti digunakan.

2. Sambungan Elektrik

Litar Utama: Sambungkan terminal input (R/S/T) ke bekalan kuasa tiga fasa, dan terminal output (U/V/W) ke motor. Menyambungkan bekalan kuasa ke terminal output adalah dilarang sama sekali!

Unit Brek: Model 11KW tidak mempunyai unit brek terbina dalam (unit luaran diperlukan). Jika pemberhentian pantas diperlukan, unit brek luaran dan perintang brek mesti disambungkan (disambungkan ke terminal P/+ dan PB).

Reaktor: Adalah disyorkan untuk memasang reaktor input AC pada bahagian bekalan kuasa untuk menambah baik faktor kuasa dan menghapuskan harmonik tertib tinggi.

3. Prosedur Pentauliahan Pantas

Set Semula Parameter: Tetapkan F0-27 = 3 untuk memulihkan tetapan kilang.

Parameter Motor: Tetapkan F2-01 (Kuasa) kepada 11.0, dan F2-03 (Semasa) kepada arus plat nama motor.

Penalaan Vektor: Set F2-11 = 2 (Penalaan Penuh), tekan butang Jalankan untuk membenarkan penyongsang mengenali parameter motor secara automatik (beban mesti diputuskan).

Ujian Operasi: Set F0-02 = 1 (Kawalan Terminal), F0-03 = 2 (Input Voltan AI1), sambungkan potensiometer untuk melakukan ujian pelarasan kelajuan.

Langkah berjaga-berjaga

Pensuisan kuasa yang kerap adalah dilarang sama sekali: Kapasitor dalaman penyongsang 11KW mempunyai arus pengecasan yang besar. Pemutusan kuasa yang kerap melalui penyentuh semasa operasi adalah dilarang sama sekali, kerana ini boleh merosakkan modul IGBT dengan mudah. Adalah disyorkan untuk memulakan dan berhenti melalui terminal kawalan.

Penghantaran jarak jauh: Jika jarak motor melebihi 100 meter, reaktor keluaran mesti dipasang untuk mengelakkan arus kebocoran berlebihan yang disebabkan oleh kemuatan teragih kabel.

Keperluan pembumian: Pemacu Frekuensi Pembolehubah Tugas Berat 11kW mesti menggunakan kaedah pembumian satu titik. Luas keratan rentas wayar pembumian mestilah ≥ 6mm². Berkongsi wayar pembumian dengan jentera kuasa lain adalah dilarang sama sekali.

Soalan Lazim

S1: Apakah perbezaan struktur antara penyongsang 11kW dan penyongsang 5.5kW?

A: Perbezaan terbesar terletak pada bahan selongsong dan sistem pelesapan haba. Penyongsang 5.5kW dan ke bawah biasanya menggunakan selongsong plastik, bergantung pada perolakan semula jadi untuk pelesapan haba; manakala Pemacu Kekerapan Boleh Ubah Tugas Berat 11kW, sebagai unit berkuasa tinggi, menggunakan selongsong besi yang teguh, yang bukan sahaja menyediakan perisai gangguan elektromagnet yang lebih kuat tetapi juga mempunyai kipas penyejuk aliran udara bebas untuk mengeluarkan terus haba dalaman di luar kabinet, menghalang pembentukan haba semasa operasi berkuasa tinggi.

S2: Adakah Pemacu Frekuensi Boleh Ubah Tugas Berat 11kW memerlukan unit brek luaran?

A: Ya, ia mestilah luaran. Dokumentasi menunjukkan bahawa unit brek luaran diperlukan untuk 37kW dan ke atas, tetapi model 11kW biasanya tidak mempunyai unit brek terbina dalam (atau ia mungkin bergantung pada kumpulan tertentu; dokumentasi menyebut brek terbina dalam untuk 37kW dan ke bawah, tetapi unit berkuasa tinggi biasanya memerlukan unit luaran semasa pentauliahan). Untuk peralatan tugas berat 11KW (seperti kren dan emparan), jika pemberhentian pantas diperlukan, unit brek luaran dan perintang brek yang sepadan (kuasa ≥ 2500W, rintangan ≥ 43Ω) mesti dibeli.

S3: Mengapakah penyongsang 11KW saya melaporkan "terlalu panas" selepas berjalan untuk seketika?

A: Penyongsang 11KW menjana banyak haba, dan terlalu panas biasanya disebabkan oleh tiga sebab: 1. Saluran udara tersumbat. Sila periksa sama ada kipas sedang berjalan dan jika terdapat serpihan/debu pada saluran masuk udara; 2. Suhu persekitaran yang tinggi. Jika suhu di dalam kabinet kawalan melebihi 40°C, sila pasang penghawa dingin atau kipas ekzos; 3. Kipas rosak. Kipas adalah komponen berasingan untuk model 11KW. Jika kipas tidak berputar, mesin mesti dihentikan serta-merta dan kipas diganti.

S4: Bolehkah penyongsang 11KW mengawal berbilang motor?

J: Ya, tetapi dengan syarat. Model 11KW menyokong pemacu selari berbilang motor dalam mod kawalan V/F. Adalah disyorkan bahawa jumlah arus tidak melebihi 1.1 kali arus terkadar penukar frekuensi.
