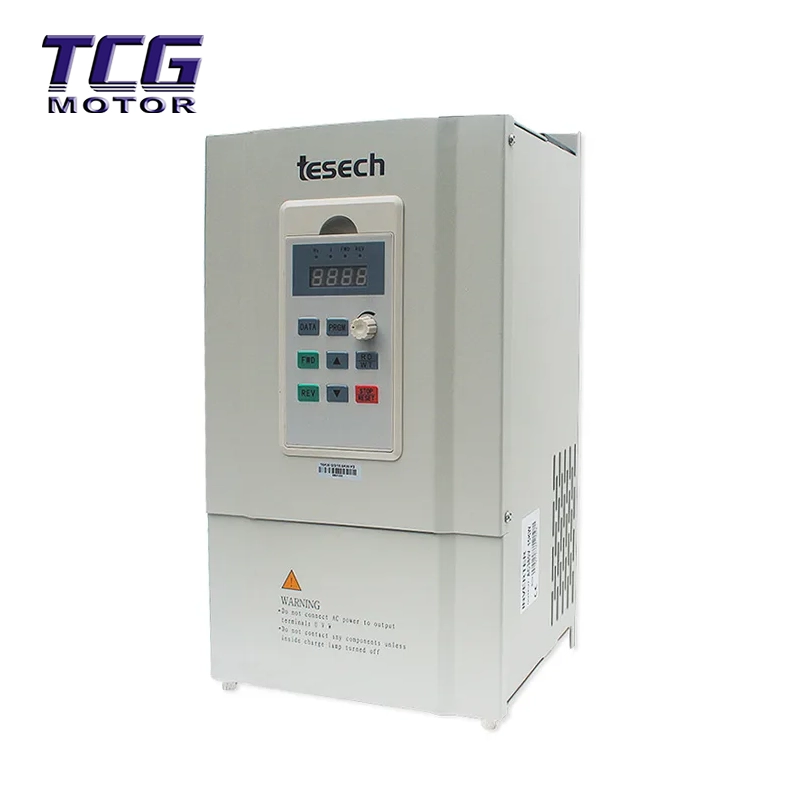

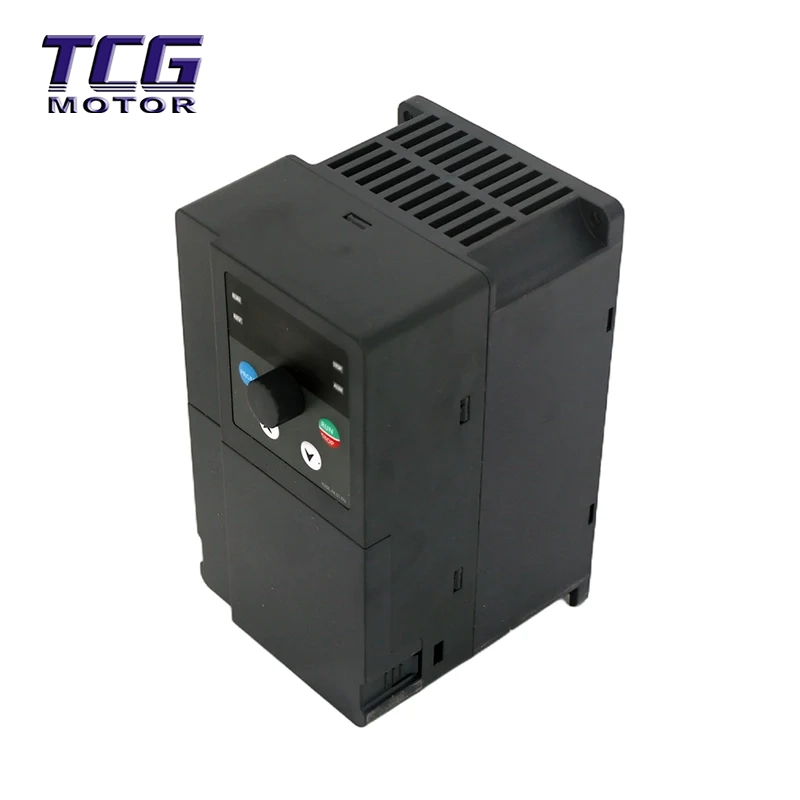

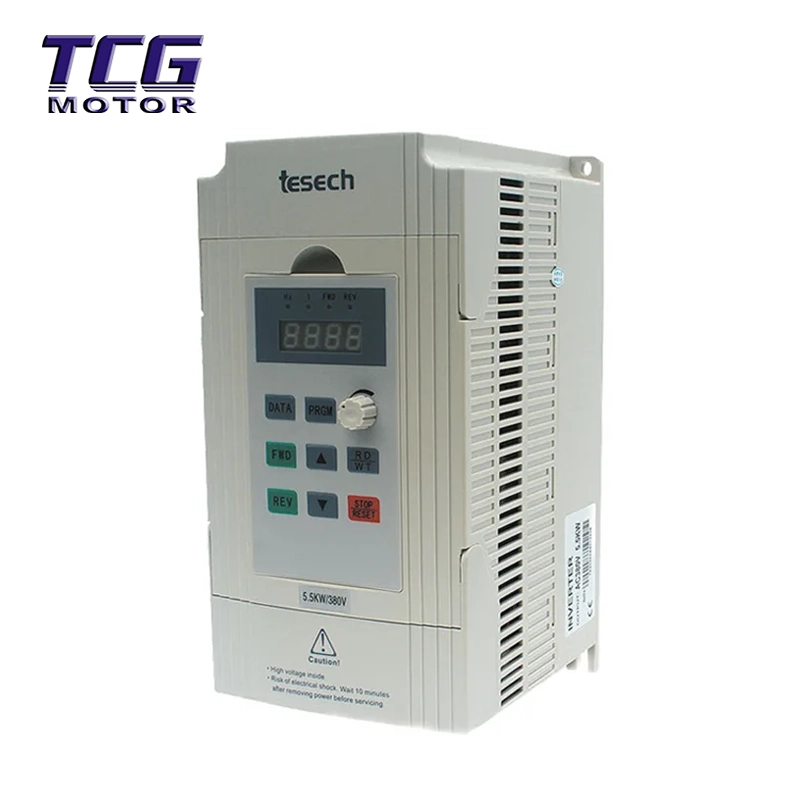

Pemacu Frekuensi Boleh Ubah Siri 900E

Berbanding dengan penukar frekuensi tujuan umum biasa di pasaran, Pemacu Frekuensi Pembolehubah Siri 900E mengatasi prestasi dalam ketepatan kawalan dan fungsi pintar:

Kawalan mod dwi, ​​prestasi unggul: Secara eksklusif menyokong kawalan vektor tanpa sensor (SVC) untuk motor segerak, memberikan tork permulaan yang kuat walaupun pada kelajuan rendah, dengan ketepatan kawalan jauh melebihi penukar frekuensi kawalan V/F tradisional.

Penalaan pintar, padanan satu klik: Dilengkapi dengan fungsi pengesanan diri parameter motor (pengenalan statik/dinamik), penukar frekuensi secara automatik mengenal pasti parameter motor, menghapuskan keperluan untuk pengiraan manual yang membosankan dan memastikan sistem pemacu sentiasa berada dalam keadaan padanan yang optimum.

PID bekalan air tekanan malar terbina dalam: Tiada pengawal luaran diperlukan; logik PID komprehensif terbina dalam secara langsung membolehkan fungsi perlindungan tidur, bangun tidur dan kekurangan air untuk sistem bekalan air tekanan berterusan, mengurangkan kos sistem dengan ketara.

Pengalaman interaktif yang mesra pengguna: Dilengkapi dengan panel operasi LED berbilang fungsi, menyokong pemantauan masa nyata berbilang parameter seperti frekuensi, voltan, arus dan kuasa, serta menampilkan fungsi paparan pensuisan parameter automatik, menjadikan operasi dan penyelenggaraan lebih mudah.

Perlindungan keselamatan yang komprehensif: Dilengkapi dengan lebih daripada 20 fungsi pengesanan kerosakan, termasuk perlindungan unit penyongsang, arus lebih, voltan lampau, voltan terkurang, kehilangan fasa, terlalu panas dan litar pintas ke tanah, memastikan keselamatan peralatan dan kakitangan.

Parameter Teknikal Produk

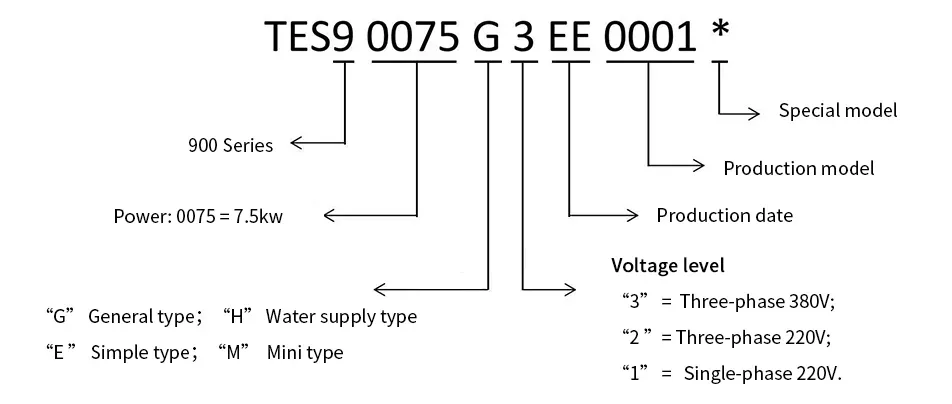

Peraturan penamaan model produk

Penukar frekuensi siri 900 dinamakan mengikut peraturan berikut:

Jadual model pemacu frekuensi boleh ubah

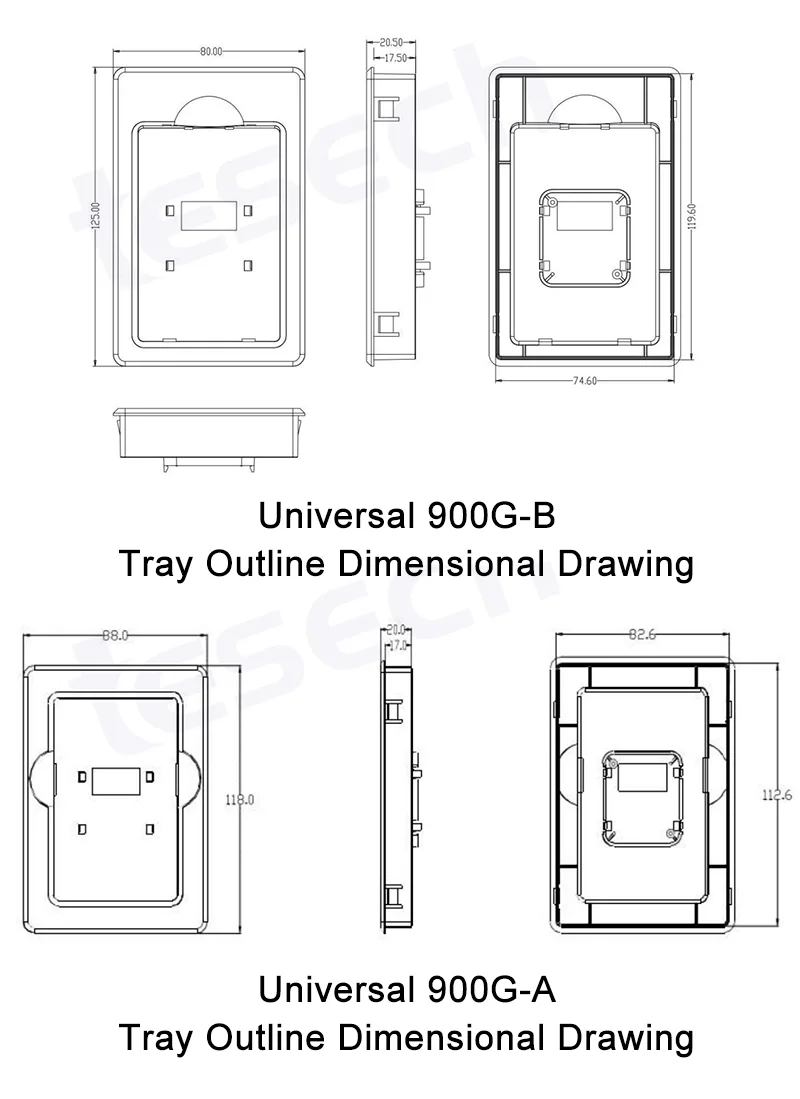

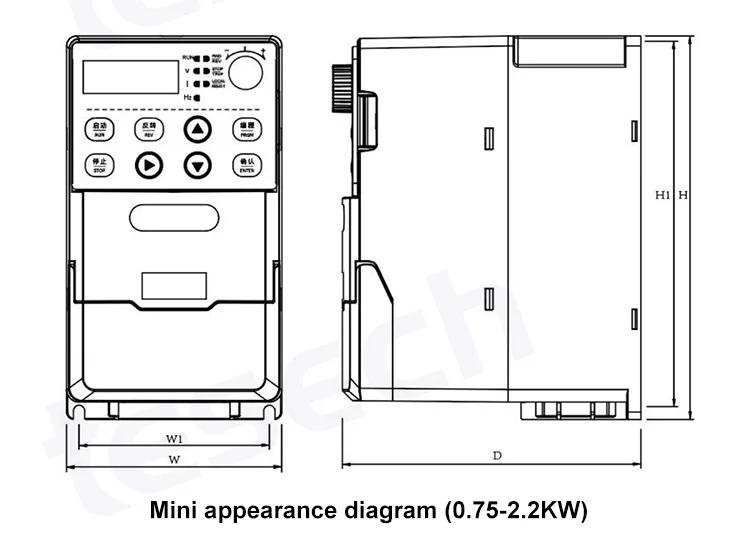

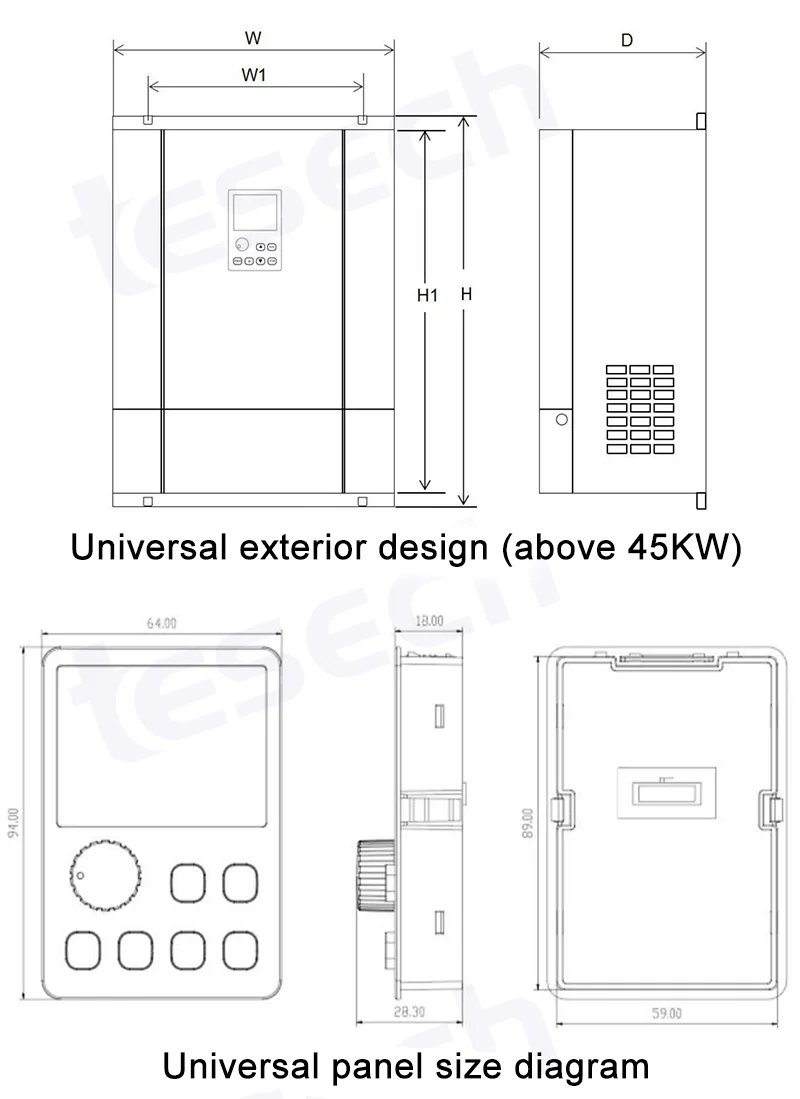

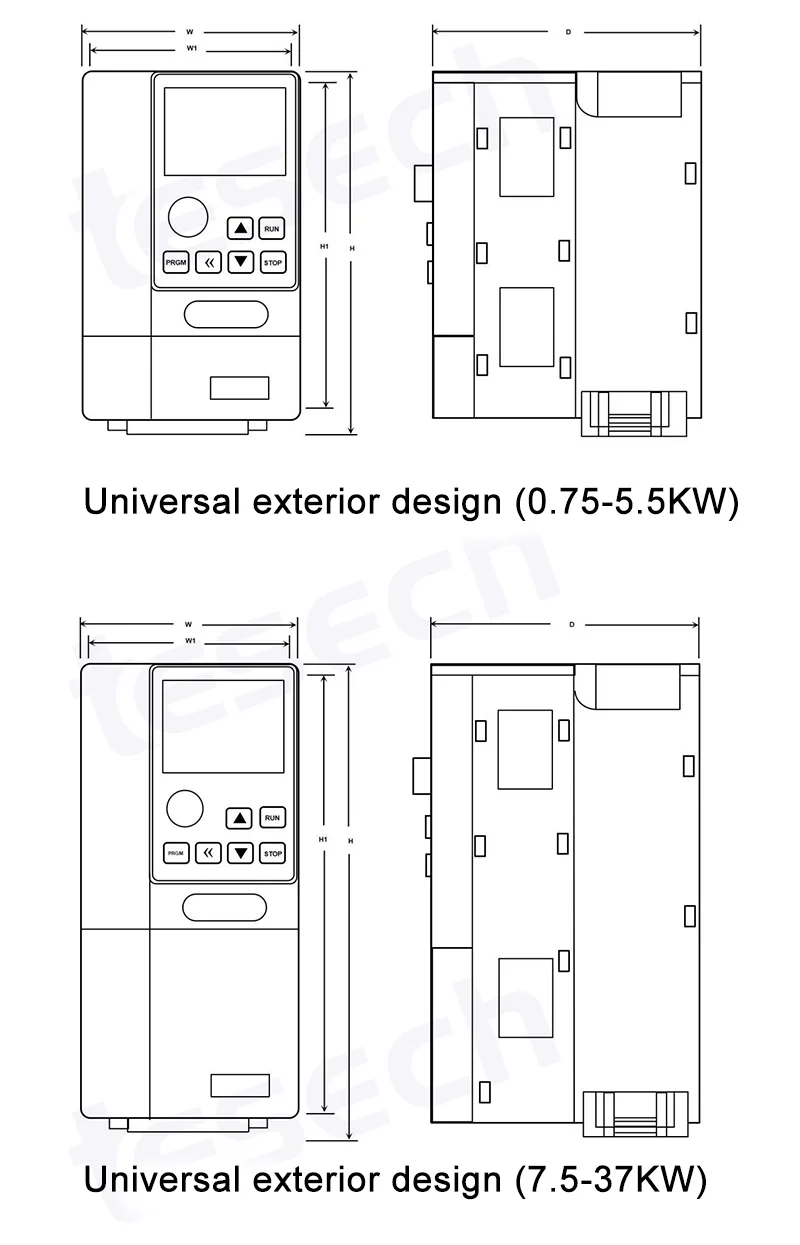

Jadual Dimensi Produk

Industri dan senario aplikasi

Pemacu Frekuensi Boleh Ubah Siri 900E, dengan julat kuasa yang luas dan prestasi kawalan berkuasa, digunakan secara meluas dalam bidang berikut:

Bekalan Air dan HVAC: Sistem bekalan air tekanan malar, pam air penyaman udara pusat, kipas menara penyejuk.

Pembuatan Perindustrian: Alat mesin CNC, jentera tekstil, peralatan percetakan dan pembungkusan, jentera plastik.

Penyampaian Bahan: Tali pinggang penghantar, lif, pengadun.

Aplikasi Khas: Disebabkan sokongannya untuk kawalan motor segerak, ia amat sesuai untuk senario pemacu motor segerak magnet kekal di mana kecekapan dan saiz tenaga adalah kritikal.

Pemasangan dan Arahan Penggunaan

1. Pemasangan Mekanikal

Keperluan Alam Sekitar: Suhu persekitaran pemasangan hendaklah antara -10°C dan +50°C, kelembapan kurang daripada 90%RH (tiada pemeluwapan), dan bebas daripada gas menghakis dan habuk pengalir.

Keperluan Ruang: Untuk memastikan pelesapan haba, ruang yang mencukupi hendaklah dikhaskan di atas dan di bawah penyongsang (10cm di atas dan 10cm di bawah disyorkan), dan jurang pengudaraan sekurang-kurangnya 5cm harus dibiarkan pada kedua-dua belah.

2. Sambungan Elektrik

Litar Utama: Sambungkan terminal input (R/S/T) ke bekalan kuasa tiga fasa, dan terminal output (U/V/W) ke motor. Ia dilarang sama sekali untuk menyambungkan kord kuasa ke terminal output secara tidak sengaja.

Litar Kawalan: Menyokong berbilang input isyarat, termasuk isyarat analog 0-10V (AI1), potensiometer dan isyarat suis luaran (DI1/DI2).

Pembumian: Terminal PE penyongsang mesti dibumikan dengan pasti.

3. Prosedur Pentauliahan Pantas

1). Set Semula Parameter: Tetapkan F0-31 = 1 untuk memulihkan tetapan kilang.

2). Parameter Motor: Tetapkan F0-00 (Kuasa), F0-01 (Voltan), F0-02 (Semasa), F0-03 (Kekerapan), dan F0-04 (Kelajuan) mengikut papan nama motor.

3). Mod Kawalan: Tetapkan F3-00 = 2 untuk memilih kawalan vektor motor segerak (mod SVC jika perlu).

4). Pengenalpastian Parameter: Tetapkan F0-06 untuk melaksanakan pengenalpastian parameter statik atau dinamik (untuk kawalan vektor).

5). Perintah Jalankan: Tetapkan F0-19 untuk memilih saluran larian (panel/terminal), dan F0-20 untuk memilih sumber frekuensi.

Senarai Pembungkusan dan Maklumat Penghantaran

Senarai Pembungkusan:

o Unit Utama Penyongsang TES 900E × 1

o Panel Kawalan yang dipasang di dinding (termasuk kabel penyambung) × 1

o Manual Pengguna (termasuk kad waranti) × 1

o Aksesori Pemasangan (skru/siling) × 1 set

Polisi Penghantaran:

o Dihantar dalam masa 48 jam dari penempatan pesanan (jika ada dalam stok).

o Perkhidmatan pengesanan logistik profesional disediakan.

Pembungkusan & Penghantaran

Kaedah Pembungkusan: Beg anti statik + kotak kadbod keras digunakan untuk pembungkusan, dan kotak kadbod beralun kekuatan tinggi digunakan untuk kadbod luar untuk memastikan pengangkutan yang selamat.

Masa Penghantaran: Item standard akan dihantar dalam tempoh masa yang dipersetujui; item tersuai akan dihantar dalam tempoh hari perniagaan yang dipersetujui.

Saluran Logistik: DHL, FedEx, UPS dan perkhidmatan pengangkutan laut/udara disokong.

Soalan Lazim

S1: Bolehkah TES 900E memacu motor segerak magnet kekal?

A: Ya. Pemacu Frekuensi Pembolehubah Siri 900E menyokong kawalan vektor tanpa sensor (mod SVC) untuk motor segerak. Selepas menetapkan F3-00 kepada 2, digabungkan dengan fungsi pengenalpastian parameter F0-06, ia boleh memacu motor segerak magnet kekal dengan sempurna, memberikan prestasi kawalan kecekapan tinggi dan tork tinggi.

S2: Apakah yang perlu saya lakukan jika panel memaparkan kerosakan perlindungan unit penyongsang "Er01"?

A: "Er01" biasanya disebabkan oleh litar pintas keluaran, pembumian, atau pemanasan lampau modul. Sila semak sama ada penebat motor adalah baik, dan jika wayar keluaran rosak; sahkan jika saluran udara penyongsang tersumbat dan jika kipas berjalan seperti biasa; jika penggera berterusan selepas menyelesaikan masalah kerosakan luaran, sila hubungi sokongan teknikal untuk memeriksa papan pemacu atau modul penyongsang.

S3: Bagaimana untuk mencapai fungsi bekalan air tekanan berterusan?

J: Pemacu Frekuensi Boleh Ubah Siri 900E mempunyai fungsi PID berkuasa terbina dalam. Hanya sambungkan isyarat sensor tekanan ke terminal AI1, tetapkan F1-00 untuk memilih titik tetapan PID, dan F1-02 untuk memilih sumber maklum balas PID sebagai AI1. Kemudian, tetapkan nilai tekanan sasaran untuk F1-01 mengikut keperluan rangkaian saluran paip.

S4: Adakah penukar frekuensi memerlukan penyelenggaraan yang kerap?

A: Ya. Adalah disyorkan untuk memeriksanya setiap 6-12 bulan. Fokus pada membersihkan habuk dari kipas penyejuk dan saluran udara, memeriksa skru dalaman yang longgar, dan memeriksa terminal pendawaian untuk tanda-tanda terbakar. Jika disimpan untuk tempoh yang lama (lebih daripada 1 tahun), rawatan penuaan pra-cas hendaklah dilakukan mengikut manual arahan sebelum digunakan.
