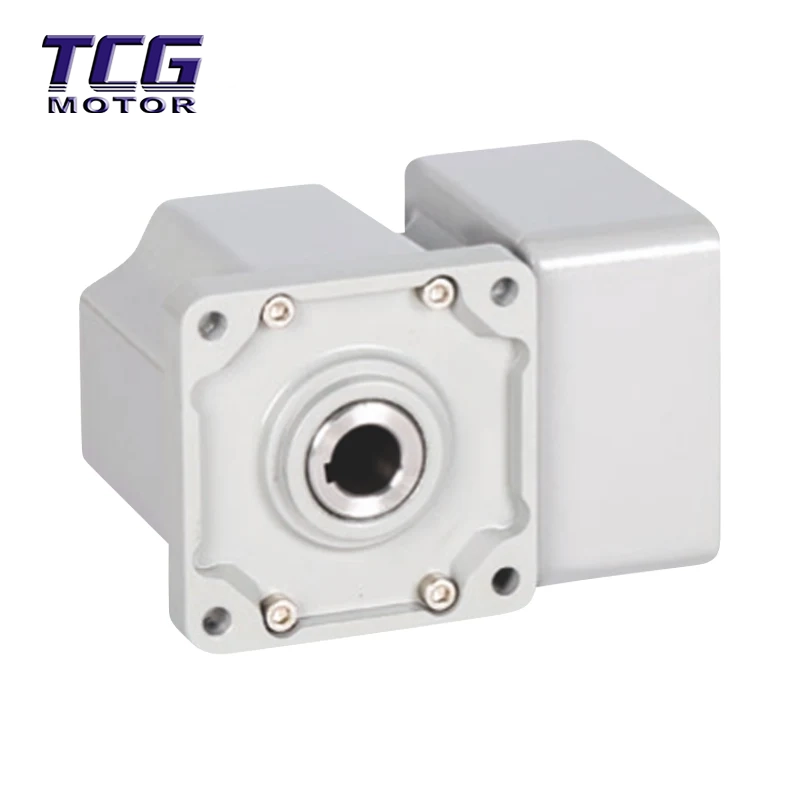

Motor DC Tanpa Brushless Sudut Kanan ialah sistem kuasa bersepadu yang menggabungkan motor tanpa berus dengan kotak gear sudut kanan 90°. Ia menggunakan gear serong lingkaran untuk menukar arah penghantaran kuasa, menukarkan putaran berkelajuan tinggi motor kepada keluaran berkelajuan rendah, tork tinggi, sambil pada masa yang sama mencapai transmisi kuasa menegak.
Susun atur spatial: Motor paksi selari memanjang dalam garis lurus, menempati panjang yang besar; Motor DC Tanpa Brushless Sudut Kanan "lipat" kuasa pada sudut 90 darjah, sangat menjimatkan ruang pemasangan sisi (kira-kira 60%).
Senario penghantaran:Motor paksi selari sesuai untuk aplikasi yang memerlukan transmisi "berpusing" (seperti casis AGV), manakala motor paksi selari lebih sesuai untuk saluran pengeluaran yang panjang dan sempit.
Kuasa Lipatan 90°: Aci input dan output diagihkan secara menegak pada 90°, menghasilkan dimensi sisi yang sangat kecil. Berbanding dengan motor paksi selari, ia boleh disepadukan dengan sempurna ke dalam peralatan dengan ruang terhad, menjadikannya satu-satunya penyelesaian untuk cabaran susun atur.
Kecekapan Tinggi dan Bunyi Rendah: Menggunakan penjeratan gear serong lingkaran ketepatan, kecekapan penghantaran mencapai 85%-90%, meningkatkan kecekapan lebih daripada 30% berbanding struktur gear cacing tradisional; bunyi operasi adalah serendah di bawah 45dB, mencapai operasi senyap.
Output dan Perlindungan yang Kuat: Motor DC Tanpa Brushless Sudut Kanan menyokong pengurangan kelajuan dan peningkatan tork, dan dengan pemacu yang berdedikasi, ia menampilkan pelbagai perlindungan terhadap lebihan arus, beban lampau dan lebih suhu, memastikan operasi yang stabil di bawah keadaan kerja yang kompleks dan jangka hayat lebih 10,000 jam.
Robot Mudah Alih dan AGV: Roda pemacu Automated Guided Vehicle (AGV), casis kren penumpuk untuk gudang automatik, kenderaan logistik pintar.
Rumah dan Bangunan Pintar: Langsir elektrik (pemasangan tersembunyi), rak pakaian elektrik, kunci pintu automatik, mekanisme mengangkat.
Robot Kolaboratif: Sambungan lengan robot, pengesan hujung, menggunakan struktur padatnya untuk mencapai pergerakan yang fleksibel.
Peralatan Perindustrian Ketepatan: Mesin pembungkusan, mesin pelabelan, instrumen ujian perubatan, peranti pengimbasan optik.
Margin Tork: Apabila memilih model, margin 50% hendaklah dikhaskan untuk tork beban sebenar untuk mengatasi beban mula dan berhenti yang kerap dan hentaman.
Penentukuran Coaxiality: Apabila memasang beban, ralat coaxiality antara aci keluaran dan beban mestilah ≤0.1mm untuk mengelakkan kehausan galas pramatang yang disebabkan oleh beban yang tidak sekata.
Pemilihan Arah: Pilih kedudukan pemasangan yang sesuai mengikut kod arah aci keluaran (R kanan/L kiri/D dua muka/N berongga).
Pemadanan Pemandu: Mesti digunakan dengan pemandu tanpa berus khusus. Motor DC Tanpa Berus Sudut Kanan disyorkan untuk menempah 1.5 kali ganda margin kuasa pemandu.
Perlindungan Polariti: Apabila pendawaian, halang terminal positif dan negatif bekalan kuasa daripada diterbalikkan, jika tidak, papan pemandu mungkin mudah terbakar.
Pelesapan Haba: Untuk operasi beban penuh jangka panjang dengan nisbah pengurangan yang besar (cth., ≥100), sink haba atau kipas perlu dipasang.
Permulaan Suhu Rendah: Dalam persekitaran yang sangat sejuk, gris gear mungkin menebal, menyebabkan kesukaran memulakan. Adalah disyorkan untuk menggunakan versi gris suhu rendah yang disesuaikan.
Pembungkusan: Kotak kadbod beralun berkekuatan tinggi atau peti kayu tersuai digunakan untuk pembungkusan, dengan kapas mutiara EPE dibalut sepenuhnya di dalam untuk memastikan perlindungan kejutan dan kelembapan semasa pengangkutan.
Polisi Penghantaran: Untuk model standard dan model tersuai bukan standard (seperti panjang atau voltan aci khas), sila rujuk perkhidmatan pelanggan. Kami menyokong pengangkutan laut/DHL/udara di seluruh dunia.
Perkhidmatan Selepas Jualan: Waranti 12 bulan disediakan. Perkhidmatan pembaikan atau penggantian disediakan untuk isu kualiti yang bukan disebabkan oleh kesilapan manusia.
S1: Apakah perbezaan antara Motor DC Tanpa Brushless Sudut Kanan dan motor aci selari?
A: Perbezaan terbesar terletak pada ruang pemasangan dan arah penghantaran.
Aci selari: Penghantaran kuasa linear, panjang panjang, ketinggian pendek, kecekapan tinggi (>95%), sesuai untuk talian pemasangan dan peralatan lain dengan ruang yang mencukupi. Aci sudut kanan: Kuasa berputar menegak pada 90 darjah, dimensi sisi yang sangat kecil, sesuai untuk AGV, lengan robot dan peralatan lain dengan ruang sisi yang terhad, tetapi kecekapan yang rendah sedikit (85%-90%).
S2: Adakah motor jenis ini bising?
J: Berbanding dengan pengurang gear cacing tradisional, motor aci sudut kanan kami menggunakan reka bentuk gear serong lingkaran, menghasilkan jaringan yang lebih lancar dan bunyi operasi yang sangat rendah (biasanya di bawah 45dB), menjadikannya sesuai untuk persekitaran perubatan atau pejabat yang memerlukan operasi senyap.
S3: Mengapakah saya berasa tindak balas pada motor aci sudut kanan saya pada kelajuan rendah?
J: Disebabkan oleh struktur mekanikal (meshing gear serong), kotak gear aci sudut kanan mempunyai sedikit tindak balas fizikal. Ini adalah perkara biasa. Jika aplikasi anda memerlukan ketepatan yang sangat tinggi, kami mengesyorkan memilih penyelesaian kotak gear planet.
S4: Bagaimana untuk mengira tork keluaran akhir?
A: Formula anggaran mudah: Tork keluaran ≈ Tork motor × Nisbah pengurangan × Kecekapan penghantaran. Nota: Kecekapan penghantaran aci sudut kanan adalah kira-kira 85%-90%. Sebagai contoh, motor 0.2 N·m yang dipasangkan dengan kotak gear 50x akan mempunyai tork sebenar kira-kira 0.2 × 50 × 0.85 = 8.5 N·m.
S5: Bolehkah arah aci keluaran disesuaikan?
A: Ya. Kami menawarkan berbilang pilihan arah aci keluaran: R (aci keluaran kanan), L (aci keluaran kiri), D (aci keluaran dua muka), dan N (aci berongga). Model aci berongga juga menyokong penghalaan tengah, memudahkan pendawaian sambungan robot.
