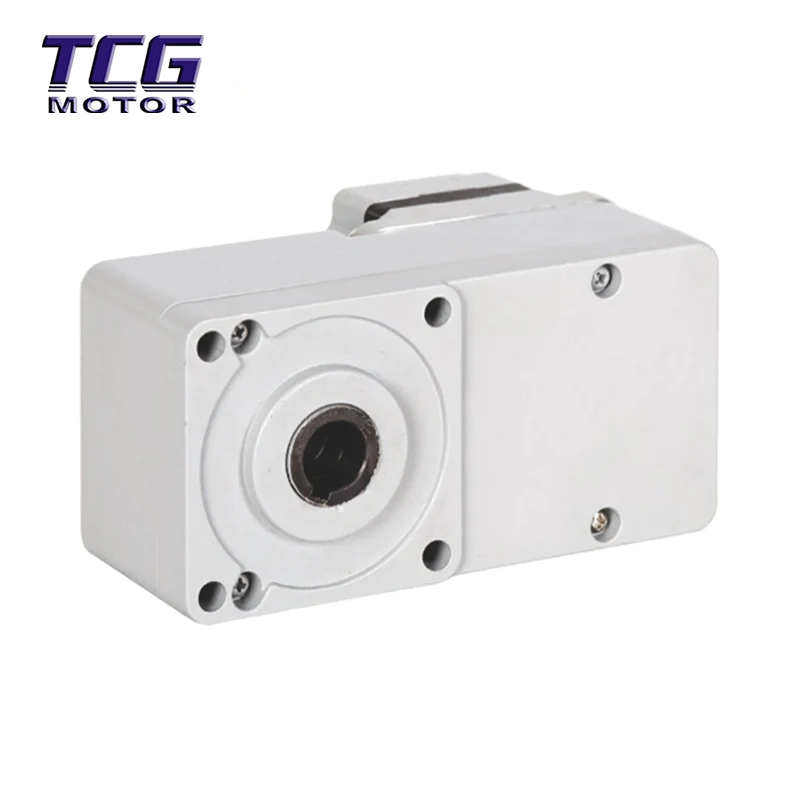

Motor BLDC 30W dengan Kotak Gear Rata Aci Berongga 60GL

Motor BLDC 30W dengan Kotak Gear Rata Aci Berongga 60GL direka khusus untuk keperluan putaran ketepatan peralatan automatik. Ia menyepadukan kabel dan penderia melalui struktur aci berongga dan reka bentuk ratanya menjimatkan banyak ruang pemasangan, menjadikannya penyelesaian kuasa yang ideal untuk senjata robot, peranti perubatan dan instrumen ketepatan.

Penerangan Produk

Apakah itu Motor BLDC 30W dengan Kotak Gear Rata Aci Berongga 60GL?

Produk ini ialah sistem kuasa bersepadu dengan reka bentuk bersatu, menggandingkan motor DC tanpa berus 30W dengan kotak gear rata berketepatan tinggi 60GL. Aci keluaran mempunyai struktur berongga. Ciri-ciri terasnya ialah:

Reka Bentuk Aci Berongga: Aci berongga membolehkan laluan mudah bagi kabel, paip udara atau penderia, mengurangkan kerumitan pendawaian luaran. Sesuai untuk aplikasi yang memerlukan pendawaian dalaman, seperti sambungan robot dan modul berputar dalam peralatan perubatan.

Struktur Rata: Jumlah ketebalan ≤90mm, menghasilkan saiz yang lebih kecil berbanding kotak gear tradisional, menyesuaikan diri dengan ruang pemasangan dengan ketinggian terhad.

Transmisi Ketepatan: Nisbah pengurangan 60GL memberikan output tork yang tinggi, memenuhi keperluan kedudukan ketepatan dan beban berat.

Perbezaan Utama:

Perbandingan dengan Kotak Gear Aci Pepejal: Reka bentuk aci berongga memudahkan penyepaduan sistem, mengelakkan gangguan daripada pendawaian luaran dan meningkatkan kekemasan dan kebolehpercayaan peralatan.

Perbandingan dengan Kotak Gear Rata Lain: Nisbah pengurangan 60GL khusus mengoptimumkan tork dan keseimbangan kelajuan, menyesuaikan diri dengan senario penghantaran yang lebih tepat.

Kelebihan Produk

Penyepaduan aci berongga menjimatkan ruang dan kos: Lubang aci berdiameter 12mm membenarkan laluan kabel langsung/kabel gentian optik, mengurangkan penyesuai luaran dan menurunkan kerumitan sistem dan kadar kegagalan.

Struktur ultra-nipis menyesuaikan diri dengan ruang yang menuntut: Dengan ketebalan keseluruhan ≤90mm, Motor BLDC 30W dengan Kotak Gear Rata Aci Berongga 60GL boleh dibenamkan dalam petak peralatan atau siram dengan permukaan pelekap, menjadikannya amat sesuai untuk aplikasi berprofil rendah seperti peralatan pengimejan perubatan dan sendi robot kolaboratif.

Bunyi yang rendah dan operasi lancar: Gear berketepatan tanah dan seimbang secara dinamik menghasilkan tahap hingar kendalian sebanyak 50XXdB, sesuai untuk persekitaran yang tenang seperti peralatan makmal dan rumah pintar.

Pelesapan haba yang sangat cekap dan jangka hayat yang panjang: Perumahan rata meningkatkan kawasan pelesapan haba, dan digabungkan dengan bahan pengalir haba, kenaikan suhu operasi berterusan ialah ≤80 ℃, dengan jangka hayat melebihi 20,000 jam.

Aplikasi

Robotik dan Automasi: Modul bersama robot kolaboratif, paksi putar lengan robotik SCARA, platform berputar peralatan pemeriksaan automatik.

Peralatan Perubatan: Mekanisme putaran endoskop, modul pemacu peralatan pengimejan CT, pengesan hujung robot pembedahan.

Pengilangan Ketepatan: Meja putar kanta mesin penempatan SMT, platform pemeriksaan wafer semikonduktor, peralatan pengukuran optik.

Rumah Pintar: Penggelek langsir bermotor tersembunyi, mekanisme putaran kunci pintu pintar, peranti mengangkat ketepatan.

Pembezaan Senario: Motor BLDC 30W dengan Kotak Gear Rata Aci Berongga 60GL amat sesuai untuk senario yang memerlukan penyepaduan penderia, pengekod atau kabel ke dalam paksi putar, mengelakkan belitan kabel luaran atau gangguan isyarat.

Pemasangan & Penggunaan

Keperluan Pemasangan:

Pastikan aci keluaran dan keserasian beban ialah ≤0.05mm. Gandingan fleksibel disyorkan untuk menampan beban luar pusat. Ketatkan skru pengencang secara menyerong, pastikan tork mematuhi spesifikasi (elakkan kepekatan tegasan setempat).

Sambungan Elektrik: Pemacu BLDC khusus mesti digunakan; sambungan kuasa langsung adalah dilarang.

Kabel isyarat dewan mesti dilindungi untuk mengelakkan gangguan elektromagnet.

Padanan Muatan:

Tork beban sebenar ≤80% daripada tork terkadar, membenarkan margin untuk mengendalikan hentakan hentian mula.

Elakkan selekoh tajam apabila memasang kabel melalui aci berongga; kabel fleksibel adalah disyorkan.

Petua Penyelenggaraan:

Periksa keadaan gris setiap 3 bulan (pembubaran profesional sahaja). Jangan buka penutup kecuali pengedapnya rosak.

Pembungkusan

Dikemas vakum dengan palet aloi aluminium untuk pemasangan selamat, dan dilindungi lagi oleh lapisan luar kapas mutiara EPE dan kotak kadbod sarang lebah untuk mengelakkan mampatan dan ubah bentuk.

Penghantaran: Untuk model standard dan model tersuai bukan standard (seperti yang mempunyai panjang atau voltan aci khas), sila rujuk perkhidmatan pelanggan. Kami menyokong pengangkutan laut/DHL/udara di seluruh dunia.

Kekuatan Korporat

Kepujian dan Kelayakan Syarikat

Jenama Rakan Kongsi

Soalan Lazim

S1: Adakah struktur aci berongga menjejaskan kekuatan?

J: Menggunakan bahan aloi berkekuatan tinggi dan reka bentuk simulasi yang dioptimumkan, ia boleh menahan beban undian, tetapi daya jejarian/paksi tidak boleh melebihi mengikut spesifikasi.

S2: Adakah nisbah pengurangan tersuai disokong?

J: Ya, penyesuaian tersedia dari 5:1 hingga 200:1, dengan kuantiti pesanan minimum 10 unit.

S3: Adakah terdapat sebarang sekatan pada kabel yang melalui aci berongga?

A: Kabel fleksibel dengan diameter ≤12mm disyorkan untuk mengelakkan menggaru dinding dalam lubang aci dengan wayar tegar.

S4: Bolehkah ia digunakan dalam persekitaran lembap?

A: Penarafan perlindungan IP54, kalis habuk dan kalis air. Untuk persekitaran yang melampau, perlindungan yang lebih tinggi atau rawatan pengedap diperlukan.

S5: Bagaimana untuk menentukur ketepatan kawalan gelung tertutup?

J: Penentukuran fasa dewan dan tetapan asal pengekod diperlukan bersama-sama dengan pemandu. Sokongan manual teknikal disediakan.
