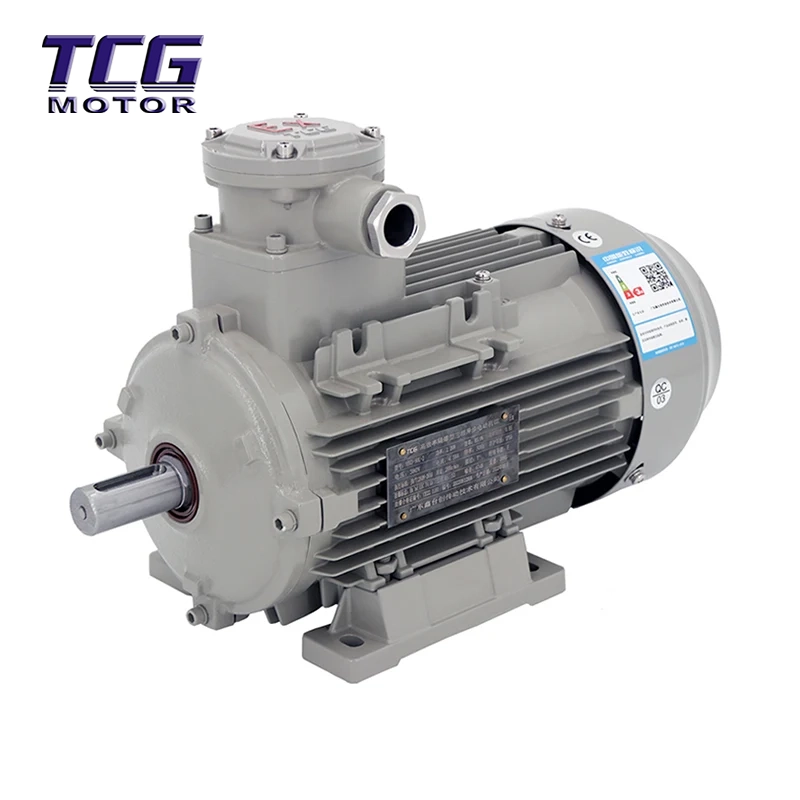

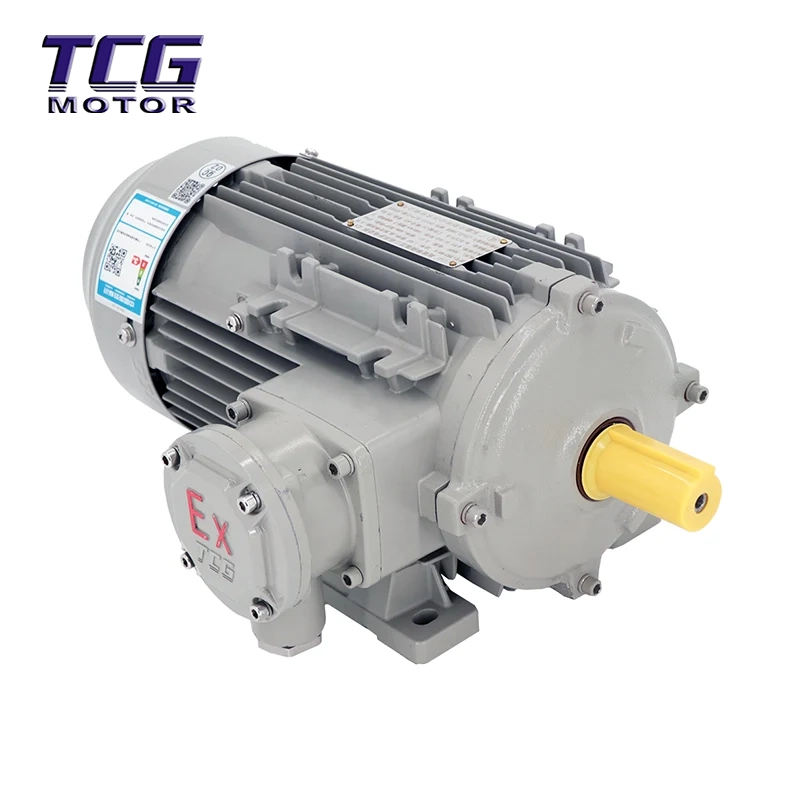

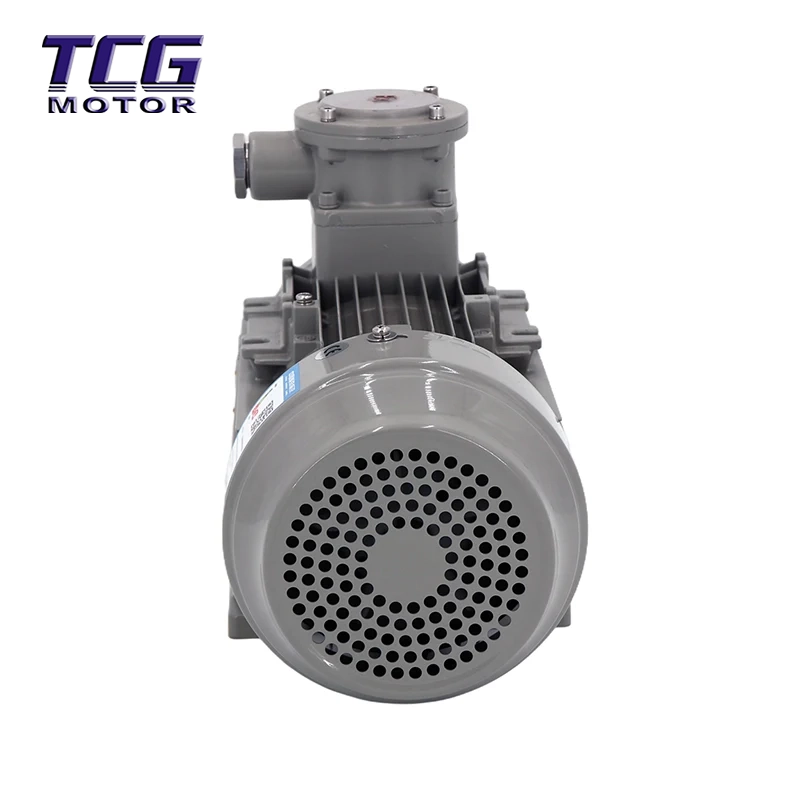

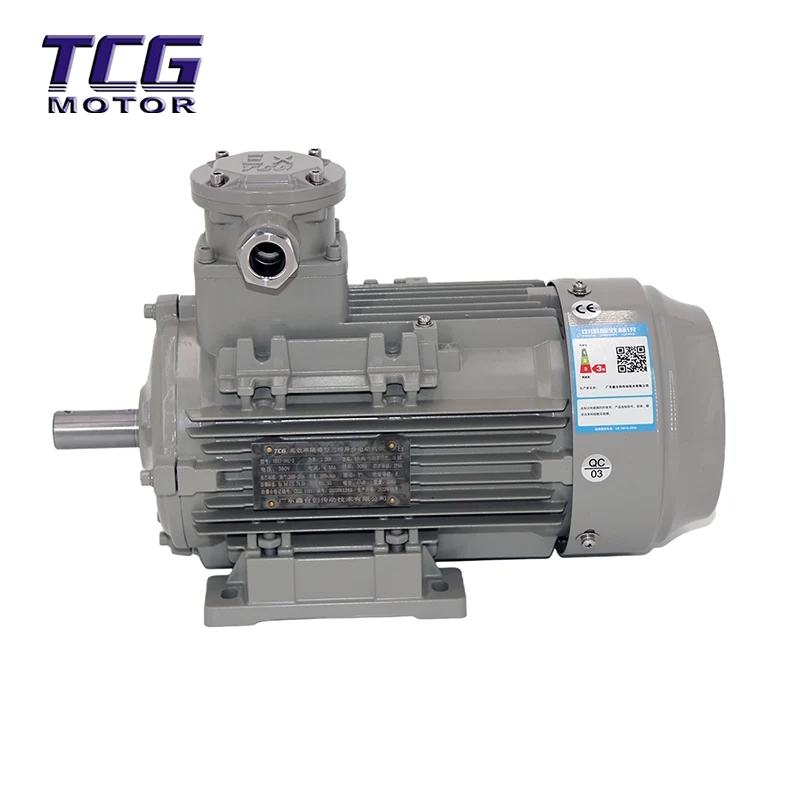

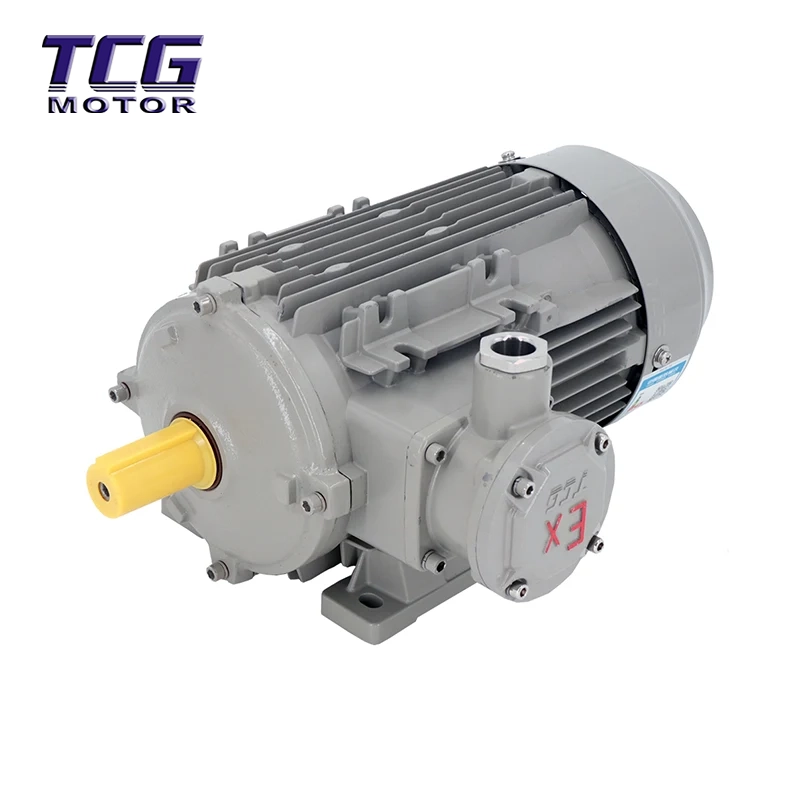

Pemasangan Ex d IIC T4 Explosion Proof Motor B3 sesuai untuk digunakan sebagai kuasa pemanduan umum dalam peralatan yang terletak di tempat yang mengandungi gas mudah terbakar atau campuran letupan yang dibentuk oleh wap dan udara. Ia digunakan terutamanya dalam industri petroleum dan kimia, dan juga digunakan secara meluas dalam tekstil, metalurgi, gas bandar, pengangkutan, pemprosesan bijirin dan minyak, pembuatan kertas, perubatan, dan industri lain.
Indeks kecekapan Ex d IIC T4 Motor Kalis Letupan B3 Mountin mematuhi Tahap 3 GB/T 18613-2020 “Nilai Minimum Yang Dibenarkan dan Gred Kecekapan Tenaga bagi Motor Tak Segerak Tiga Fasa Bersaiz Kecil dan Sederhana”. Galas NSK diterima pakai.
Pemasangan Ex d IIC T4 Explosion Proof Motor B3 menampilkan kecekapan tinggi dan penjimatan tenaga, dengan kelebihan margin kenaikan suhu yang besar, hayat perkhidmatan yang panjang, getaran rendah, hingar rendah dan kebolehpercayaan yang tinggi. Ia merupakan motor tak segerak tiga fasa kalis api pertama yang dibangunkan di dalam negara dengan perumah aloi aluminium. Berbanding dengan perumah besi tuang tradisional, ia lebih ringan, lebih padat, dan mempunyai penampilan yang lebih halus.
Peralatan tambahan pilihan, seperti penderia suhu penggulungan, penderia suhu galas, pemancar suhu dan pemanas, boleh disediakan atas permintaan.
Model: Motor tak segerak tiga fasa siri YBX3
Kuasa: 0.18kW hingga 315kW
Tiang pemegun: 2P, 4P, 6P, 8P
Jenis pemasangan: B3, B5, B14, B35
Motor Asynchronous Tiga Fasa Kecekapan Tinggi Siri YBX3
Motor “Exd” kalis letupan ialah sejenis motor kalis api. Prinsipnya adalah untuk meletakkan komponen yang boleh menghasilkan percikan api, arka atau suhu tinggi yang berbahaya semasa operasi biasa di dalam kepungan kalis api. Kepungan mampu menahan tekanan dalaman tanpa rosak dan memastikan bahawa, apabila nyalaan dalaman merambat melalui celah, tenaga dikurangkan ke tahap yang tidak mencukupi untuk menyalakan suasana luaran.
Kelas II dibahagikan lagi seperti berikut:
● Kelas IIA: gas perwakilan ialah propana;
● Kelas IIB: gas perwakilan ialah etilena;
● Kelas IIC: gas perwakilan ialah hidrogen dan asetilena.
Contoh gas mudah terbakar biasa, wap, dan kumpulan suhu untuk Kelas II ditunjukkan dalam Jadual 1.
Nota: Peralatan bertanda IIB juga sesuai untuk aplikasi yang memerlukan IIA. Peralatan bertanda IIC sesuai untuk aplikasi yang memerlukan IIA atau IIB.
Kelas III dibahagikan lagi seperti berikut:
● Kelas IIIA: terbang mudah terbakar;
● Kelas IIIB: habuk tidak konduktif;
● Kelas IIIC: habuk pengalir.
Nota: Peralatan bertanda IIIB sesuai untuk aplikasi yang memerlukan IIIA. Peralatan bertanda IIIC sesuai untuk aplikasi yang memerlukan IIIA atau IIIB.
| tahap | Kumpulan dan suhu(℃) | |||
| T1 | T2 | T3 | T4 | |
| t>450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡA | Metana, etana asetat, propana, stirena, benzena, xilena, toluena, karbon monoksida |
Butanol, butana, etanol, propilena, etilbenzena, metanol, propanol |
sikloheksana, pentana, heksana, heptana, oktana, minyak tanah, diesel, petrol motor, decane |
asetaldehid |
| ⅡB | Propargyne, cyclopropane, gas ketuhar kok |
1,2-propilena oksida, etilena oksida, etilena |
Butyraldehyde, akrolein, hidrogen sulfida, dimetil eter, tetrahydrofuran eter |
dietil eter, tetrafluoroetilena, etil metil eter |
| ⅡC | hidrogen | asetilena | ||
Voltan berkadar: 220/380V, 380/660V; (380V, 660V hanya terpakai untuk motor 4KW dan ke atas)
Kekerapan dinilai: 50/60Hz
Mod kerja: S1 (sistem kerja berterusan)
Ketinggian tidak melebihi 1000m
Suhu udara ambien berbeza mengikut musim, dan merupakan jenis dalaman -15~+40°C;
Kelembapan relatif maksimum udara ambien: purata kelembapan relatif maksimum bulan paling basah ialah 90%, dan purata suhu minimum bulan itu tidak lebih tinggi daripada 25°C.
| Tidak. | Kuasa Dinilai | Kelajuan Dinilai | Nilai Semasa(A) | Kecekapan | Faktor Kuasa | Tork Dinilai | Tork Rotor Terkunci Tork Dinilai |
Tork Maks Tork Dinilai |
Arus Rotor Terkunci Nilai Semasa |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Sedang/Masuk | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| Tidak. | Kuasa Dinilai | Kelajuan Dinilai | Nilai Semasa(A) | Kecekapan | Faktor Kuasa | Tork Dinilai | Tork Rotor Terkunci Tork Dinilai |
Tork Maks Tork Dinilai |
Arus Rotor Terkunci Nilai Semasa |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Sedang/Masuk | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Apakah pensijilan yang dimiliki oleh motor kalis letupan anda?
Motor kalis letupan kami diperakui mengikut piawaian IEC 60079 dan GB3836, dengan penarafan Ex d IIB T4 / IIC T4. Kami juga menyediakan sijil ATEX, IECEx dan CNEX atas permintaan.
2. Bolehkah saya mendapatkan OEM atau motor tersuai?
Ya, Hengfu ialah kilang China terkemuka yang menawarkan perkhidmatan OEM penuh. Kami menyokong voltan tersuai, bahan aci (keluli tahan karat 304/316), warna cat khas, pemanas, penderia PT100 dan pengubahsuaian lain untuk memenuhi keperluan projek anda.
3. Apakah masa utama untuk pesanan pukal?
Sebagai pengilang dengan pengeluaran dalaman, masa utama standard kami ialah 15–25 hari untuk pesanan pukal. Sampel boleh diatur dalam masa 7-10 hari. Kami memastikan penghantaran tepat pada masanya dengan pilihan logistik yang fleksibel.
4. Apakah jenis pelekap yang tersedia?

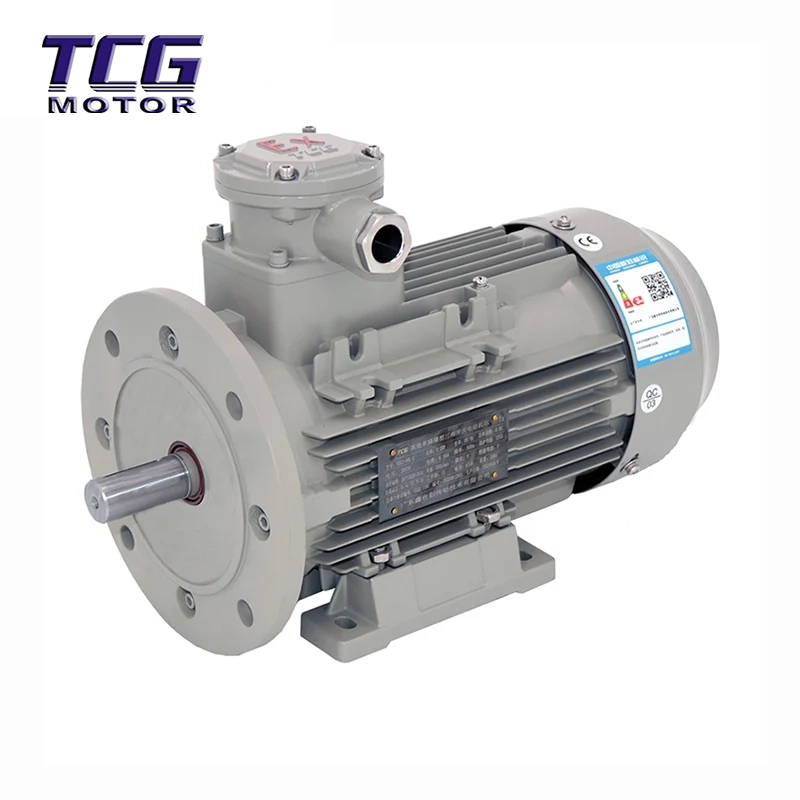

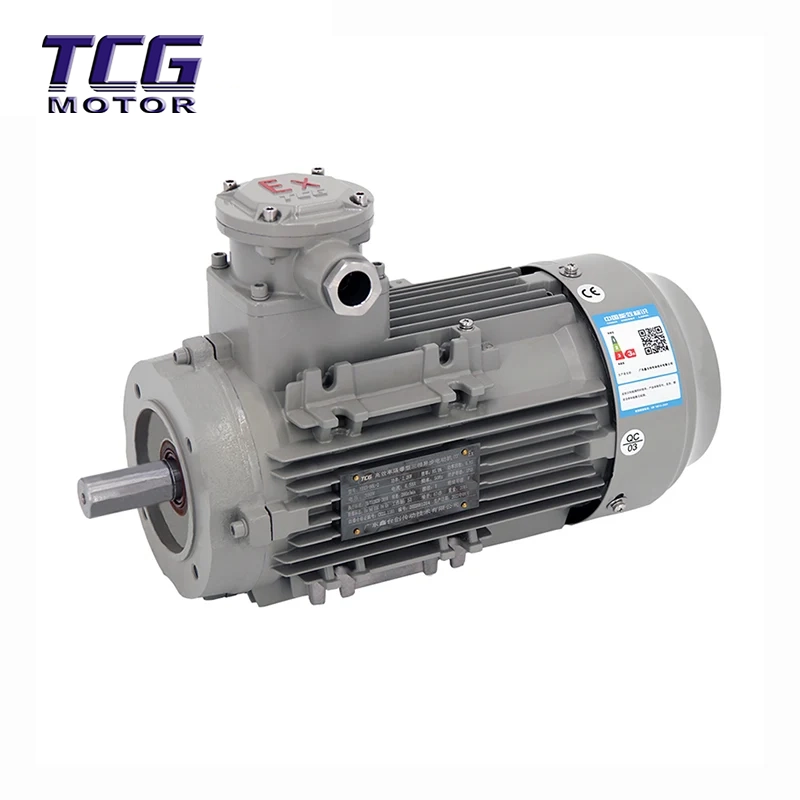

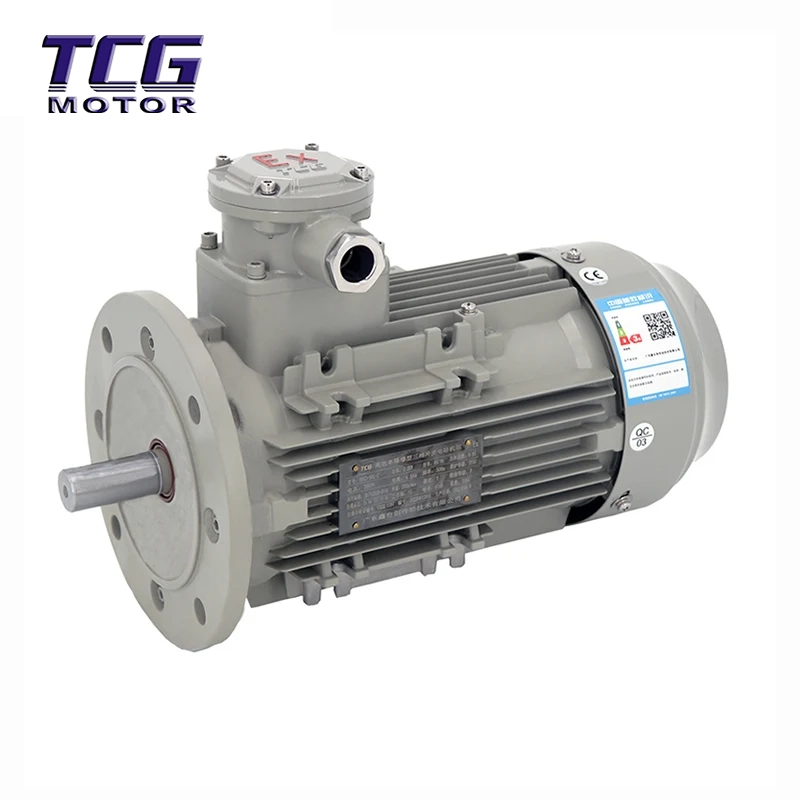

Kami menawarkan pelbagai jenis pelekap termasuk B3 (dilekapkan di kaki), B5 (dilekapkan bebibir), B14 (dilekapkan di muka), dan B35 (dilekapkan di kaki gabungan). Jenis B3 paling biasa digunakan untuk aplikasi industri.
5. Apakah tempoh jaminan?
Kami menyediakan waranti 18 bulan standard dari tarikh penghantaran, meliputi kecacatan pembuatan. Pasukan selepas jualan kami menawarkan sokongan teknikal jauh dan bekalan alat ganti di seluruh dunia.
6. Bagaimanakah anda memastikan kualiti produk dan pembungkusan untuk eksport?
Kilang kami diperakui ISO9001. Setiap motor menjalani pemeriksaan 100% sebelum penghantaran. Untuk eksport, kami menggunakan kotak papan lapis layak laut standard dengan palet bertetulang untuk memastikan pengangkutan yang selamat.
