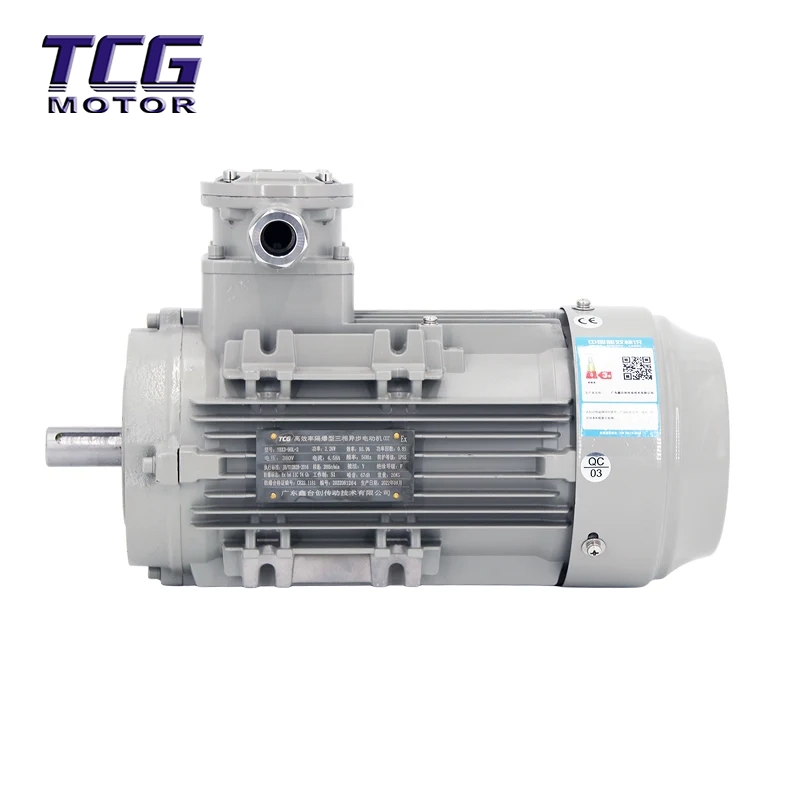

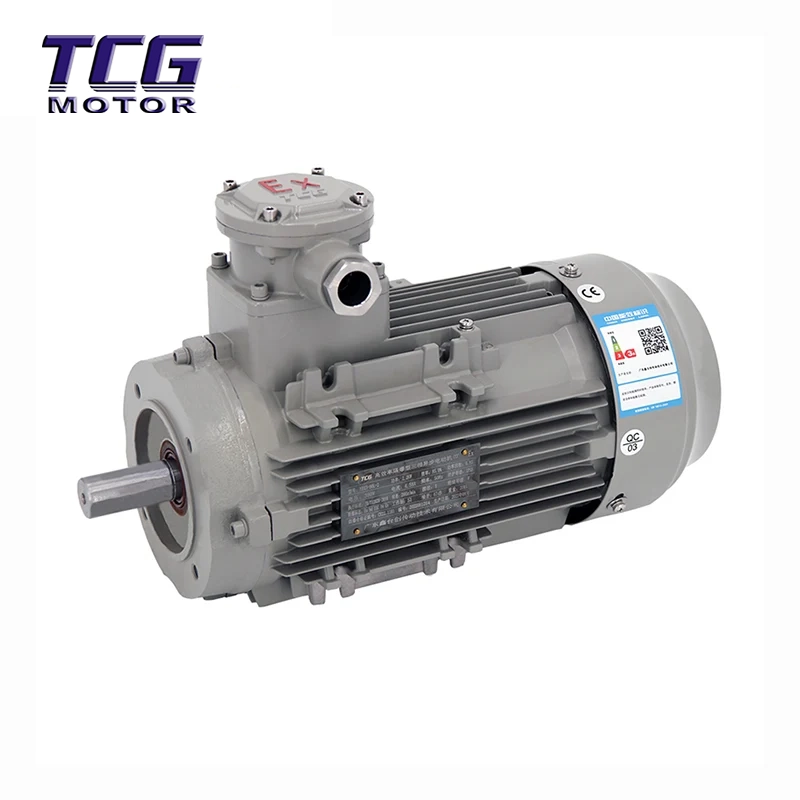

Ex d IIC T4 Motor Kalis Letupan B14 Bebibir Kecil

Ex d IIC T4 Explosion Proof Motor B14 Small Flange ialah unit kuasa jenis bebibir ketepatan yang direka khusus untuk persekitaran gas letupan seperti dalam industri petroleum, kimia dan farmaseutikal. Tidak seperti model B3 (dilekapkan di kaki) dan B5 (dilekapkan bebibir besar), motor B14 menggunakan struktur pelekap bebibir kecil segi empat tepat, yang merupakan piawaian industri yang diiktiraf untuk motor instrumen. Kelebihan Produk100% penggantian in-situ: B14 ialah piawaian antarabangsa untuk motor instrumen industri. Jika anda sedang mencari pengganti untuk motor instrumen import lama, atau jika peralatan anda ialah pam gear/pam pemeteran standard, B14 adalah satu-satunya penyelesaian yang tidak memerlukan pengubahsuaian lubang pelekap, menjimatkan masa dan usaha.

Perlindungan berisiko tinggi peringkat IIC:

Untuk pengangkutan media berisiko tinggi seperti metanol, benzena dan hidrogen dalam industri kimia, reka bentuk kalis letupan peringkat IIC (dilindungi daripada hidrogen/asetilena) digabungkan dengan penarafan suhu kumpulan T4 (≤85℃) menyediakan tahap perlindungan keselamatan tertinggi, mencegah kemalangan bencana yang disebabkan oleh suhu permukaan yang tinggi atau percikan api dalaman dalam motor.

Keselamatan intrinsik peringkat CT4:

Mematuhi piawaian GB 3836 dengan tegas, memiliki penilaian kalis letupan Ex d IIC T4 Gb. Kepungan kalis letupan berkekuatan tinggi boleh mengunci bunga api dalaman, mengawal suhu permukaan kepada ≤85 ℃, menghalang penyalaan gas berbahaya yang sangat reaktif seperti hidrogen dan asetilena, menjadikannya "penjaga keselamatan" untuk pengangkutan cecair mudah terbakar dan mudah meletup.

Kecekapan tinggi, operasi bunyi rendah:

Menggunakan reka bentuk litar magnet ultra-kecekapan tinggi IE3/IE4, ditambah dengan antara muka kotak gear bermesin ketepatan (sering digunakan dengan pengurang), ia mempunyai kecekapan operasi yang tinggi, getaran minimum dan hingar yang rendah. Walaupun dalam operasi berterusan 24 jam barisan pengeluaran kimia, ia mengekalkan kadar kegagalan yang sangat rendah.

Pensijilan dan pematuhan tanpa kebimbangan:

Setiap Ex d IIC T4 Explosion Proof Motor B14 Small Flange memegang pensijilan kalis letupan CCC dan sijil kalis letupan, memastikan pematuhan dengan piawaian keselamatan negara dan menjamin penerimaan lancar projek kimia anda.

Spesifikasi

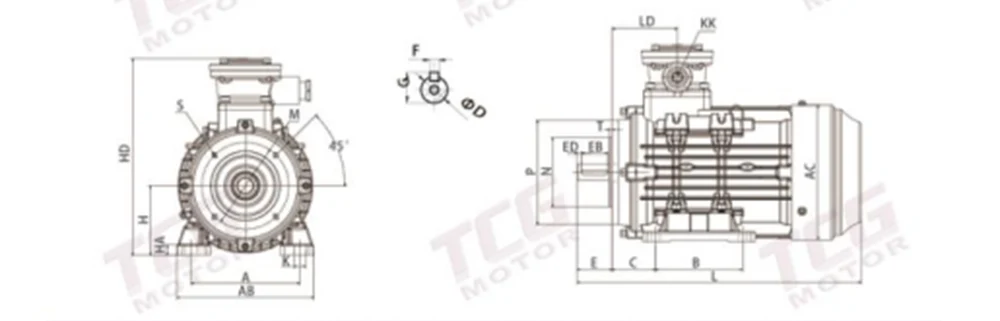

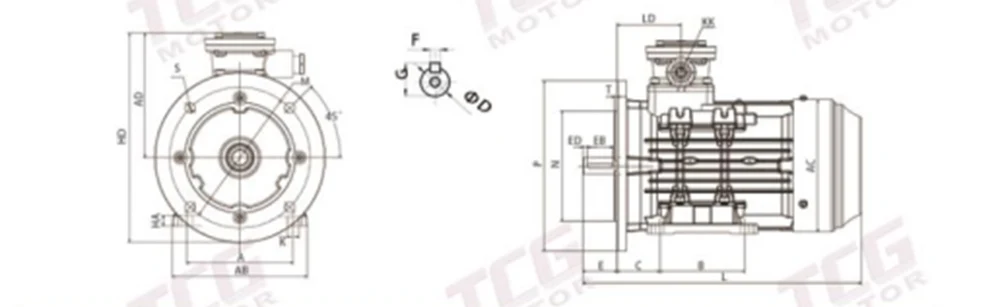

Pemasangan Motor kalis letupan Siri YBX3 dan dimensi keseluruhan

B5/B35H71-132

B14/B34H71-132

Aplikasi

Digunakan secara meluas dalam bahan kimia ketepatan, pengangkutan bendalir dan kawasan berisiko tinggi dengan ruang terkurung, Ex d IIC T4 Explosion Proof Motor B5 Flange Mounted, dengan antara muka standardnya yang unik, adalah pilihan utama untuk senario berikut:

Pengangkutan bendalir kimia: Pemacu terus untuk pam gear, pam skru dan pam pemeteran untuk mengangkut pelarut organik, asid, alkali atau kelikatan tinggi yang mudah terbakar dan mudah meletup.

Instrumen automasi: Pemacu kuasa untuk pelbagai instrumen analisis kimia, pensampel automatik dan perakam.

Peralatan pembancuh kecil: Bekas reaksi makmal, penyerak cat kecil, dan pembancuh farmaseutikal.

Mesin pencetak dan pembungkusan: Sistem bekalan dakwat untuk mesin pencetak gravure dan pam gam untuk mesin laminating.

Panduan Pemasangan

Prinsip Teras: Mengekalkan integriti permukaan kalis letupan dan memastikan penjajaran bebibir.

Pemeriksaan Prapemasangan:

1. Sahkan Bebibir: Sahkan bahawa jarak lubang pelekap peralatan sepadan dengan jarak lubang pelekap (dimensi segi empat tepat) bebibir B14 motor. 2. Periksa Permukaan Kalis Letupan: Periksa permukaan kalis letupan sambungan aci motor untuk karat atau kerosakan mekanikal. Jika terdapat sedikit karat, amplas dengan kertas pasir halus dan sapukan minyak anti-karat 204-1.

Langkah Pemasangan:

1. Jajarkan Hentian: Jajarkan hentian bebibir motor dengan aci input peralatan atau antara muka badan pam dan tolaknya perlahan-lahan. Jangan pukul sambungan aci dengan tukul.

2. Ketatkan Bolt: Gunakan kaedah pengetatan pepenjuru untuk mengetatkan bolt bebibir secara sama rata untuk mengelakkan ubah bentuk motor atau kegagalan pengedap akibat daya yang tidak sekata.

Keperluan Pendawaian:

1. Pengedap Kabel: Kelenjar kalis letupan mesti digunakan. Pastikan peranti kemasukan kabel memampatkan gelang pengedap untuk mengelakkan penghantaran percikan.

2. Perlindungan Pembumian: Bolt pembumian motor mesti disambungkan dengan pasti ke bumi.

Kekuatan Korporat

Kepujian dan Kelayakan Syarikat

Jenama Rakan Kongsi

Soalan Lazim

S1: Apakah perbezaan antara pemasangan B14 dan B5?

J: Walaupun kedua-duanya adalah pemasangan bebibir, dimensi dan piawaian berbeza.

B5 (Bebibir Besar): Biasanya bebibir besar dan bulat (cth., FF205), digunakan untuk kipas dan pam berkuasa tinggi, dengan diameter bebibir yang lebih besar.

B14 (Bebibir Kecil): Bebibir segi empat tepat, khusus digunakan untuk instrumen berkuasa rendah (0.12kW-4kW) dan pam gear. B14 ialah piawaian biasa dalam industri instrumentasi, manakala B5 biasanya digunakan dalam jentera am.

S2: Bolehkah motor ini digunakan pada pam yang mengangkut metanol?

A: Sudah tentu. Metanol ialah cecair mudah terbakar, dan wapnya dikelaskan sebagai gas berbahaya Kelas IIA atau IIB. Ex d IIC T4 Explosion Proof Motor B5 Flange Mounted ini mempunyai pensijilan kalis letupan IIC (lebih tinggi daripada keperluan IIB) dan kumpulan suhu permukaan T4 (≤85℃), jauh di bawah suhu penyalaan metanol, memastikan keselamatan mutlak.

S3: Apakah langkah berjaga-jaga khas yang perlu diambil semasa pendawaian motor kalis letupan?

Isu terasnya ialah pengedap.

1. Jangan biarkan terminal yang tidak digunakan melahu: Port pendawaian yang tidak digunakan mesti dimeterai dengan palam buta kalis letupan (tutup hujung).

2. Ketatkan gelang pengedap: Selepas kabel dimasukkan, kelenjar mesti diketatkan untuk memastikan gelang pengedap getah memegang kabel dengan kuat. Ini bukan sahaja untuk kalis air tetapi juga untuk mengelakkan nyalaan letupan dalaman daripada keluar melalui celah kabel.
