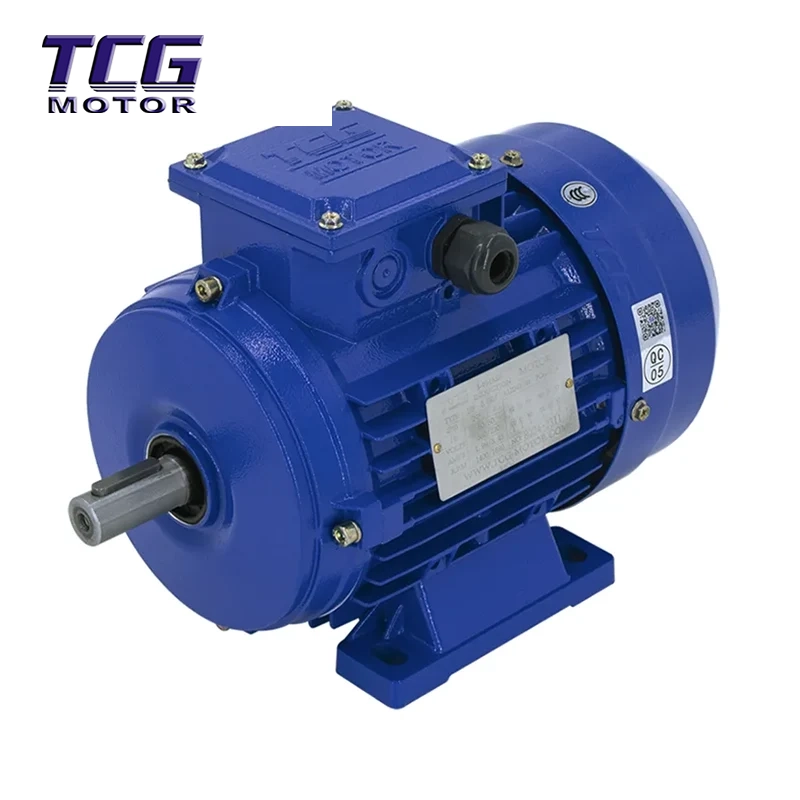

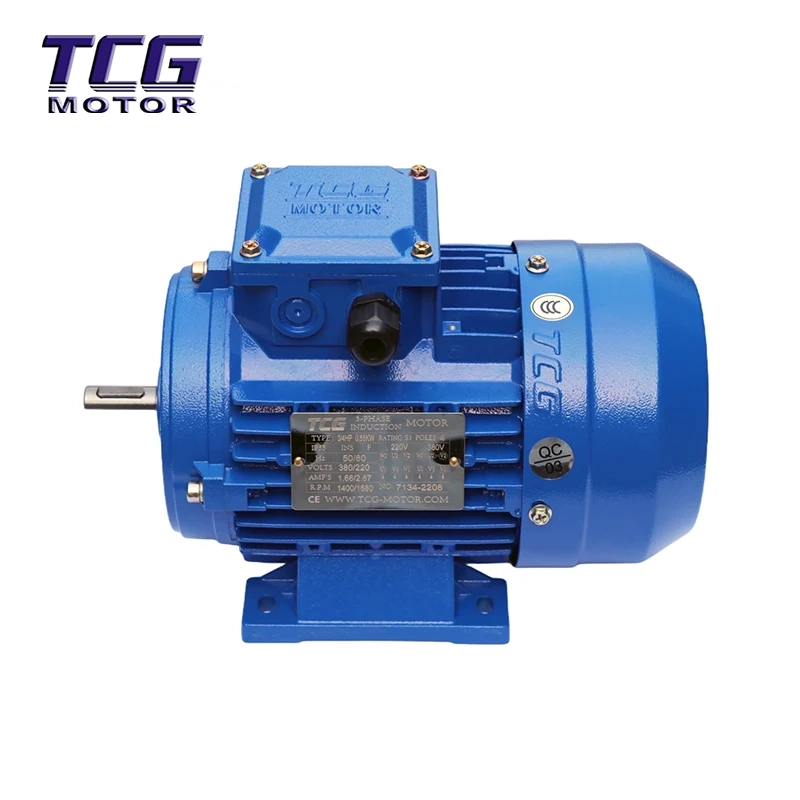

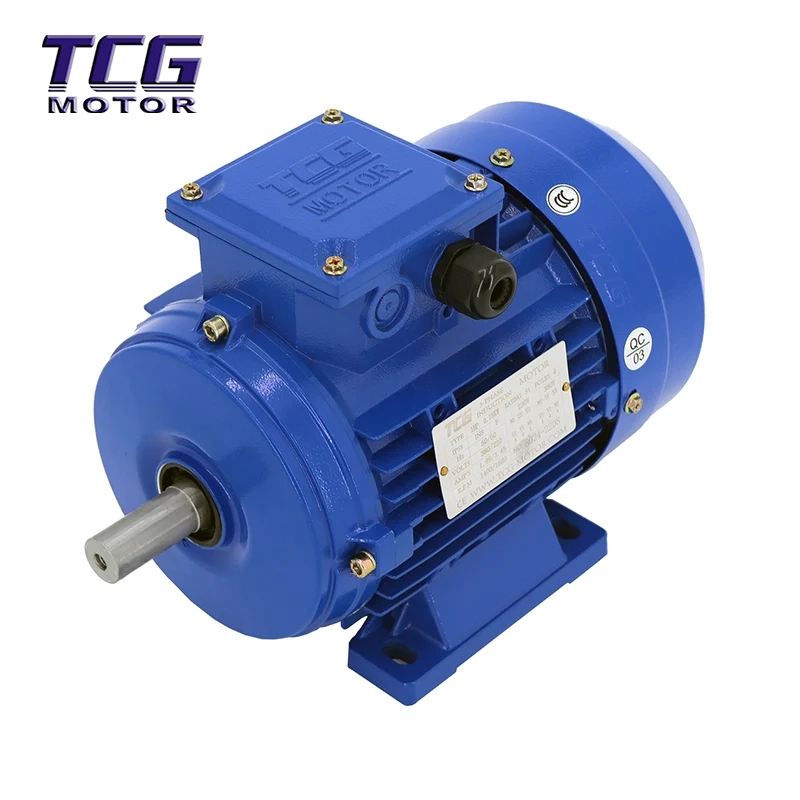

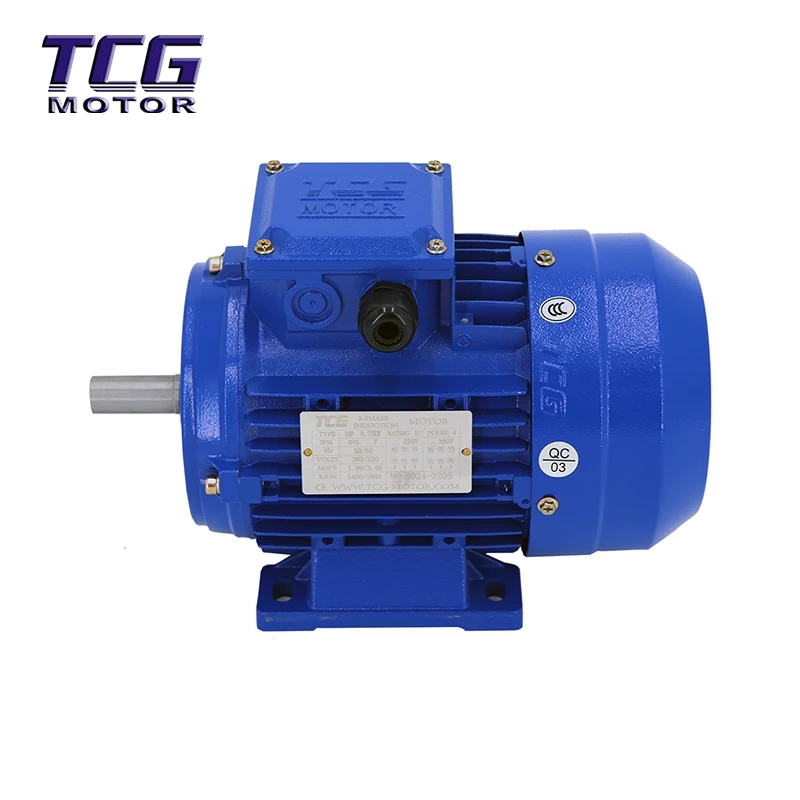

Motor Perumahan Aluminium B3 Dipasang Kaki

Hengfu, pengeluar motor terkemuka dengan kepakaran 30+ tahun, mempersembahkan Aluminium Housing Motor B3 Foot Mounted . Motor AC berkecekapan tinggi ini mempunyai selongsong aloi aluminium kekuatan tinggi yang ringan untuk pelesapan haba yang unggul dan perlindungan IP55. Kejuruteraan dengan galas NSK, penebat Kelas F, dan belitan kuprum tulen 100%, siri B3 langsung kilang kami diperakui CE dan ISO9001. Sama ada untuk projek borong atau OEM/ODM, Hengfu menyediakan penyelesaian penjimatan tenaga IE3 yang boleh dipercayai untuk transmisi global dan jentera perindustrian.

Hantar Pertanyaan

Penerangan Produk

Hengfu Aluminium Housing Motor B3 Foot Mounted direka untuk cemerlang dalam persekitaran yang mencabar, menawarkan julat kuasa yang luas daripada 0.06KW hingga 7.5KW merentas 8 saiz bingkai standard. Mematuhi dimensi IEC dan piawaian kecekapan IE3, motor ini menampilkan cangkang aluminium tahan kakisan yang memastikan penyejukan pantas dan jejak yang ringan. Terasnya dibina untuk jangka hayat, menggunakan galas NSK ketepatan dan penebat Kelas F untuk memberikan operasi bunyi yang stabil dan rendah walaupun dalam keadaan lembap atau berdebu. Sebagai kilang sumber yang berpangkalan di China, kami menyediakan pelanggan global dengan masa pendahuluan yang stabil dan pilihan pemasangan tersuai, menjadikannya penyelesaian pemacu yang ideal untuk penghantaran, pembungkusan, pemprosesan makanan dan peralatan kimia.

STRUKTUR DAN CIRI

Struktur keseluruhan Aluminium Housing Motor B3 Foot Mounted, prestasi pengedap yang baik. Dan memenuhi piawaian IP55 untuk perlindungan cangkerang luar.

Reka bentuk sink haba untuk penyejukan menyediakan luas permukaan yang hebat dan kapasiti haba yang tinggi, supaya motor boleh berfungsi dengan baik dalam persekitaran operasi yang sangat dahsyat.

Pampasan keseimbangan dinamik yang tepat dan galas bunyi rendah, menjadikan motor berjalan lebih lancar dan senyap.

Dengan kelas penebat F.

Apabila peranti pengedap pratetap aci keluar disambungkan dengan variator dan pengurang, pengedap akan menjadi lebih selamat.

Terdapat kebolehtukaran yang unggul antara standard saiz IEC dan bentuk yang dipasang IM.

BAHAN UTAMA

Cangkang luar: Aloi aluminium

Aci: Haba keluli 40Cr ditapis

Kawat elektromagnet: Poli-QZ-2; Polimida QZY-2

Si plat keluli: DW470/600/800

Galas: C&U; NSK; NTN; SKF; LAIN

PENGABUHAN SEMBURAN

Perak RAL9006

RAL5010 biru

RAJAH BAHAGIAN MOTOR TAI CHUANG

TAI CHUANG MOTOR 3 FASA

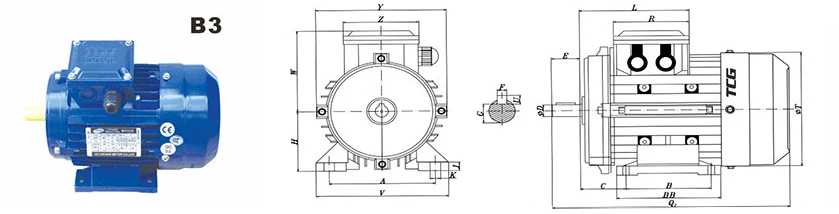

Aluminum Housing Motor B3 Foot Mounted

Tidak.	A	B	C	D	E	F	G	H	1	S2	U	V	W	Y	BB	L	R	T	Z	K	Motor Frekuensi Boleh Ubah
TC56	90	71	35	9	20	3	7.3	56	10	204	3	110	77	108	87	90	65	112	65	5.8	-
TC63	100	80	43	11	23	4	8.8	63	9	222	4	126	84	119	100	101	70	120	70	8	282
TC71	112	90	47	14	30	5	11.3	71	10	247	5	140	94	136	110	116	80	139	80	7	302
TC80	125	100	51	19	40	6	15.8	80	10	287	6	159	108	153	125	130	90	156	90	10	343
TC90	140	100 (125)	56	24	50	8	20	90	12	315 (34)	7	180	110	158	130 (155)	134	90	162	90	10	370 (388)
TC100	160	140	63	28	60	8	24	100	14	389	7	200	150	191	176	134	104	196	104	12	443
TC112	190	140	71	28	60	8	24	112	15	398	7	224	147	204	176	170	130	204	130	12	-
TC132	216	140 (178)	89	38	80	10	33	132	16	457 (503)	8	255	174	243	185 (220)	187	140	243	150	13	-

Aluminum Housing Motor B3 Foot Mounted

Tidak.	D	E	F	G	M	N	P	Q₂	S	U	W	X	L	R	T	Z	Motor Frekuensi Boleh Ubah
TC56	6	20	3	7.3	100	80	120	204	7	3	77	2.5	90	65	112	65	-
TC63	11	23	4	8.8	115	95	140	222	9.5	4	84	3	97	70	120	70	282
TC71	14	30	5	11.3	130	110	160	247	9.5	5	94	3.5	115	80	139	80	302
TC80	19	40	6	15.8	165	130	200	286	11	6	108	3.5	130	90	156	90	343
TC90	24	50	8	20	165	130	200	315 (340)	11	7	111	3.5	129	90	162	90	370 (388)
TC100	28	60	8	24	215	180	250	390	15	7	150	4	141	104	196	104	443
TC112	28	60	8	24	215	180	250	398	15	7	147	4	170	130	204	130	-
TC132	38	80	10	33	265	230	300	457 (503)	15	8	174	4	187	140	243	150	-

Nota: Penukaran frekuensi, brek dan pengekod boleh ditambah; Penerus motor brek DC adalah luaran, dengan saiz yang sama seperti di atas. () mewakili saiz 90L dan 132M.

TC ALUMINIUM SHELL MOTOR PERFORMACE PARAMETEI

JENIS	KUASA (KW)	Dinilai Kelajuan (R/MIN)	Dinilai semasa (A)	kuasa Faktor COSΦ	Dinilai Tork (W.N)	Permulaan Pekali	galas Pekali	Lebihan beban Pekali	Berat badan (kg)
2P n₀=3000r/min
TC5612	0.09	2800	0.32	0.68	0.307	2.3	2.3	6	2.6
TC5622	0.12	2800	0.38	0.71	0.410	2.3	2.3	6	3.1
TC5632	0.18	2800	0.65	0.70	0.614	2.3	2.3	6	3.6
TC6312	0.18	2800	0.51	0.80	0.614	2.2	2.2	5.5	3.8
TC6322	0.25	2800	0.67	0.81	0.853	2.2	2.2	5.5	3.8
TC6332	0.37	2800	1.05	0.78	1.26	2.2	2.2	6.1	4.2
TC7112	0.37	2800	0.98	0.81	1.26	2.2	2.2	6.1	5.4
TC7122	0.55	2800	1.33	0.82	1.88	2.2	2.3	6.1	5.9
TC7132	0.75	2800	1.82	0.83	2.56	2.3	2.3	6.1	6.4
TC8012	0.75	2800	1.78	0.83	2.56	2.2	2.3	6.1	8.1
TC8022	1.1	2800	2.49	0.84	3.75	2.2	2.3	7	9.3
TC90S2	1.5	2840	3.34	0.84	5.04	2.2	2.3	7	10.9
TC90L2	2.2	2840	4.69	0.85	7.40	2.2	2.3	7	13.8
TC100L2	3	2860	6.14	0.87	10.0	2.2	2.3	7.5	19.6

JENIS	KUASA (KW)	Dinilai Kelajuan (R/MIN)	Dinilai semasa (A)	kuasa Faktor COSΦ	Dinilai Tork (W.N)	Permulaan Pekali	galas Pekali	Lebihan beban Pekali	Berat badan (kg)
4P n₀=1500r/min
TC5614	0.06	1380	0.28	0.58	0.410	2.4	2.4	6	3.3
TC5624	0.09	1380	0.39	0.61	0.614	2.4	2.4	6	3.3
TC5634	0.12	1380	0.52	0.62	0.819	2.4	2.4	6	3.8
TC6314	0.12	1380	0.43	0.72	0.819	2.1	2.2	4.4	4.0
TC6324	0.18	1380	0.61	0.73	1.23	2.1	2.2	4.4	4.0
TC6334	0.25	1380	0.86	0.67	1.71	2.1	2.2	5.2	4.5
TC6344	0.37	1380	1.2	0.67	2.50	2.1	2.2	5.2	4.8
TC7114	0.25	1400	0.76	0.74	1.71	2.1	2.2	5.2	5.2
TC7124	0.37	1400	1.07	0.75	2.53	2.1	2.2	5.2	5.3
TC7134	0.55	1400	1.66	0.7	3.75	2.4	2.3	5.2	6.2
TC7144	0.75	1400	2.1	0.68	5.12	2.4	2.3	6	7.2
TC8014	0.55	1400	1.54	0.75	3.75	2.4	2.3	5.2	7.8
TC8024	0.75	1400	1.99	0.76	5.12	2.3	2.3	6	9.3
TC8034	1.1	1400	2.78	0.77	7.40	2.3	2.3	6	10.6
TC90S4	1.1	1420	2.80	0.77	7.40	2.3	2.3	6	11.3
TC90L4	1.5	1420	3.65	0.79	10.1	2.3	2.3	6	14.2
TC100L1-4	2.2	1420	5.05	0.81	14.8	2.3	2.3	7	19.7
TC100L2-4	3	1420	6.64	0.82	20.2	2.3	2.3	7	23.9

JENIS	KUASA (KW)	Dinilai Kelajuan (R/MIN)	Dinilai semasa (A)	kuasa Faktor COSΦ	Dinilai Tork (W.N)	Permulaan Pekali	galas Pekali	Lebihan beban Pekali	Berat badan (kg)
2P n₀=3000r/min
TC7116	0.18	910	0.71	0.66	1.88	1.9	2.0	4.0	6.0
TC7126	0.25	910	0.92	0.68	2.62	1.9	2.0	4.0	7.2
TC8016	0.37	910	1.27	0.70	3.88	1.9	2.0	4.7	7.8
TC8026	0.55	910	1.74	0.72	5.77	1.9	2.1	4.7	9.2
TC90S6	0.75	920	2.23	0.72	7.78	2.0	2.1	5.5	11.6
TC90L6	1.1	920	3.10	0.73	11.4	2.0	2.1	5.5	14.3
TC100L6	1.5	940	3.89	0.75	15.2	2.0	2.1	5.5	18.4

Nota:parameter di atas berada dalam keadaan: 3 fasa Y2-38OV/5OHz

Aplikasi

High Efficiency Motor Applications

Kekuatan Korporat

Corporate Strength

Kepujian dan Kelayakan Syarikat

Honors and Qualifications

Jenama Rakan Kongsi

Partner Brands

Soalan Lazim

1. Apakah piawaian kecekapan yang dipenuhi oleh motor anda?

Motor Housing Aluminium B3 Foot Mounted kami mematuhi tahap kecekapan IE3 mengikut IEC 60034-30-1. Untuk pasaran yang memerlukan kecekapan yang lebih tinggi, kami juga menawarkan model kecekapan premium IE4 atas permintaan. Semua motor memenuhi GB18613-2020 dan peraturan tenaga antarabangsa.

2. Apakah julat kuasa dan saiz bingkai yang tersedia?

Aluminium Housing Motor B3 Foot Mounted kami meliputi 0.06KW hingga 7.5KW dengan 8 saiz bingkai standard. Kami juga menawarkan penyesuaian untuk penarafan kuasa khas dan dimensi pelekap untuk memenuhi keperluan projek tertentu.

3. Apakah pensijilan yang anda ada untuk eksport?

Kami menyediakan pensijilan ISO9001, CE dan CCC. Motor kami dihasilkan mengikut piawaian IEC dan GB, memastikan pematuhan dengan kebanyakan pasaran antarabangsa termasuk Eropah, Asia Tenggara, Timur Tengah dan Amerika Selatan.

4. Bolehkah saya mendapatkan OEM atau motor tersuai?

Ya, TCG ialah kilang profesional Cina yang menawarkan perkhidmatan OEM/ODM penuh. Kami menyokong bahan aci tersuai (keluli tahan karat 304/316), warna cat khas (kod RAL), penyesuaian voltan, pemanas, penderia suhu dan pilihan penjenamaan.

5. Apakah masa utama untuk pesanan pukal?

Sebagai pengilang dengan pengeluaran dalaman, masa utama standard kami ialah 15–20 hari bekerja untuk pesanan pukal. Pesanan sampel boleh diatur dalam masa 7-10 hari. Kami juga menyokong syarat penghantaran FOB dan CIF.

6. Apakah jenis pemasangan yang ada?

Kami menawarkan pelbagai konfigurasi pelekap termasuk B3 (dilekapkan pada kaki), B5 (dilekapkan bebibir), B14 (dilekapkan pada muka) dan B35 (digabungkan). Jenis B3 kaki dipasang adalah yang paling biasa digunakan untuk aplikasi industri.

7. Bagaimanakah anda memastikan kualiti produk dan kecekapan tenaga?

Setiap motor menjalani ujian 100% sebelum penghantaran, termasuk ujian arus tanpa beban, getaran, hingar dan rintangan penebat. Kami menggunakan galas NSK atau SKF, keluli silikon gred tinggi (DW470/600/800), dan belitan kuprum tulen 100% dengan penebat Kelas F untuk memastikan kebolehpercayaan jangka panjang dan kecekapan tinggi.

8. Apakah jaminan dan sokongan selepas jualan?

Kami menawarkan waranti standard 18 bulan dari tarikh penghantaran. Pasukan teknikal kami menyediakan sokongan jauh, bekalan alat ganti dan bantuan penyelesaian masalah. Untuk projek besar, kami juga boleh mengatur panduan di tapak jika perlu.
